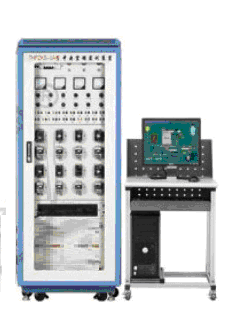

SBHZY-1型網絡型中央空調電氣實訓智能考核裝置
一、概
述
網絡型中央空調電氣實訓智能考核裝置"配置一套真實的中央空調控制電路作為考核平臺，使用于制冷專業高級工、技師、高級技師考核鑒定及操作實訓。電路安裝在標準的工業控制柜中，為實訓考核創造一個較真實的工程環境。
該裝置也適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控制、電氣技術應用、制冷空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
二、裝置特點
1.裝置直觀展示了中央空調電路控制工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表及相應的信號指示燈，使整個中央空調系統的實時工作狀態一目了然；印有中央空調電氣控制系統原理圖，并設有相應測試點。
2.裝置設有故障模擬功能，提供故障對象的測試點，可開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作。
3.設有電流型漏電保護裝置；
4.配有網絡化智能考核系統，使老師可以方便、公平的地對學生進行考核，減輕教師的教學壓力。
三、技術參數
1.電源：三相五線～380V±10%
50Hz
2.最大輸入總功率：1.8kW
3.額定電流：7A
4.漏電動作電流：≤30mA
5.安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施。符合國家相關標準
四、系統組成
1.中央空調配電柜
內安裝中央空調控制考核電路板，并可控制中央空調的模擬運行及顯示運行狀態
2.考核系統
該實訓考核裝置具有智能化、網絡化的考核系統，每臺裝置上配有240×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，實訓考核功能強大；在實訓室管理、考核管理及信息管理方面更加科學；在配置上可靈活選擇（智能化或網絡化）。
智能化考核系統：可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，老師在教師機上根據學生上傳的信息可對學生的考核結果進行自動評分，并將其保存下來，供以后進行查詢或打印。
網絡化考核系統：是在智能化的基礎上，每臺裝置上再配一臺PC機（學生機），學生可以在PC機的排故界面上輸入答案并提交。
學�？筛鶕唧w情況來配置合適的考核系統。
五、實訓項目
1.1號壓縮機主控繼電器KM1與其熱保護器FR1之間的連線斷路
2.冷卻水塔風機電機熱保護器FR3與其電機TM之間的連線斷路
3.冷卻水備用泵主控繼電器KM5與其熱保護器FR5之間的連線斷路
4.制冷系統壓力保護繼電器斷路
(含高低壓力保護)
5.水系統流量保護繼電器斷路
6.冷凍水3.5度保護器斷路
7.中間繼電器KM8與壓縮機啟動按鈕之間的連線斷路
8.1號壓縮機溫控器ST1與其壓力保護器SP1之間的連線斷路
9.1號壓縮機主控繼電器KM1線圈與其溫控器ST1觸點之間的連線斷路
10.2號壓縮機延時繼電器SJ2線圈與其主控繼電器KM2常閉觸點之間的連線斷路
11.2號壓縮機主控繼電器KM2控制線圈斷路
12.1號壓縮機供液電磁閥SV1與其主控繼電器KM1常開觸點之間的連線斷路
13.KM2的常開觸點與電源之間的連線斷路
14.冷卻水泵停止開關SB1的連接線斷路
15.冷卻水主泵主控繼電器KM4常開觸點的連接線斷路
16.冷卻水主泵主控繼電器KM4控制線圈斷路
17.冷卻水主泵主控繼電器KM4常閉觸點與冷卻水備用泵啟動開關SB3之間的連線斷路
18.冷凍水主泵啟動開關SB5與冷凍水泵停止開關SB4之間的連線斷路
19.冷凍水主泵主控繼電器KM6線圈與冷凍水備用泵主控繼電器KM7的常閉觸點之間的連線斷路
20.冷凍水主泵主控繼電器KM6控制線圈斷路
21.冷凍水備用泵的啟動開關SB6與冷凍水備用泵主控繼電器KM7的常開觸點之間的連線斷路
22.冷凍水備用泵主控繼電器KM7的控制線圈與冷凍水主泵主控繼電器KM6常閉觸點間連線斷路
23.電源零線與控制電路之間的連線斷路
24.1號壓縮機壓力保護繼電器斷路
25.2號壓縮機壓力保護繼電器斷路
26.流量保護繼電器斷路
27.保險絲與KM1觸點之間的連線斷路
28.1號壓縮機過熱保護器FR1觸點與1號壓縮機電機之間的連線斷路
29.1號壓縮機主控繼電器KM1常閉觸點與其延時繼電器SJ1的常開觸點之間的連線斷路
30.1號壓縮機延時繼電器SJ1控制線圈與其主控繼電器KM1的常開觸點之間的連線斷路
31.壓縮機運行選擇開關與1號壓縮機主控繼電器KM1的常開觸點之間的連線斷路
32.2號供液電磁閥控制線圈與2號壓縮機主控繼電器KM2的常開觸點之間的連線斷路
|
