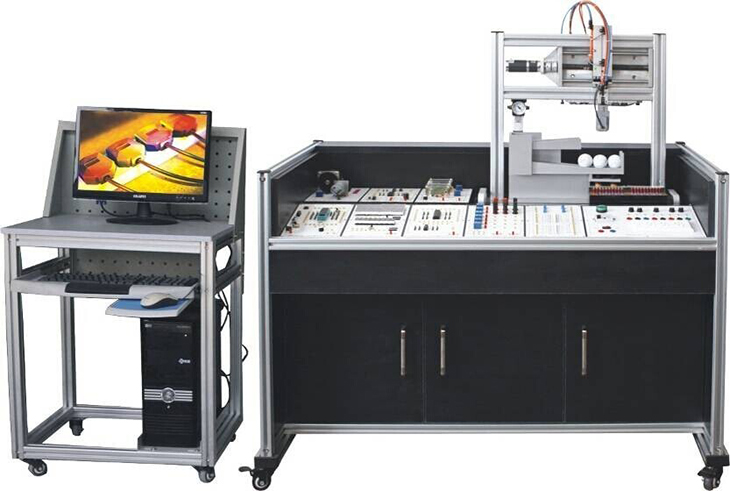

SB-7600單片機技術應用實訓考核裝置
單片機技術應用實訓考核裝置,單片機功能控制實訓考核平臺學生通過在該實訓室訓練,了解CPU硬件結構特點,熟練掌握單片機的編程設計方法，培養學生應用單片機的開發設計能力。采用烤漆鋼板制作的臺式結構。單片機實訓臺的抽屜柜用于存放實訓模塊，抽屜柜與臺面之間布置實訓模塊安裝支架，最上一層是工作臺臺面。用于技能競賽時在臺面上放置設備安裝底板，在底板上安裝試題擬定的單片機控制裝置需要的模塊，連接控制電路，編寫的控制程序輸入單片機后，按下運行指令開關，單片機控制裝置就按程序運行。放置在單片機實訓室中，這就是一張實訓臺。當講解理論或?qū)嵱?xùn)項目中的相關知識時，可以當做課桌；當需要進行實際操作時，將臺面打開，就露出放置在安裝支架上的模塊，在需要的實訓模塊間按實訓要求連接電路，編寫控制程序，就可以按照設計的實訓項目進行單片機技術的教學了，同時還能完成智能物料搬運裝置的提升實訓。
一、設計理念
1、入門容易，簡潔而不簡單為了使入門容易，我們采用簡單易懂的版面設計，從最基本的一個跑馬燈開始就讓您無縫地切入教學。別看實驗臺體積巨大，每個模塊都如此輕巧，當你在教學時可以把任何一個模塊帶入課堂，并且大部分的模塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到，并可以觸摸到，這點很重要。因?yàn)槲覀兩钪行哉J(rèn)識的重要性。當然你可以放心安全問題，我們對可能產生安全隱患的部分都做了防護。
2、人體工學，美觀而舒適傳統的立式實驗桌，多采用立式屏結構。這種結構使得學生操作大部分實驗時需要站立，易于疲勞，視角向前不利于思考。同時由于立屏的高度較高，學生上實驗課時視線受遮擋，不便于老師講解。采用模塊平放結構，使得視線趨于自然向下，如同平時讀書寫字。靠近用戶側又略帶傾斜，使得操作時更加方便。同時抬頭時視線使得毫無遮擋。可以方便地聽講，老師亦可觀察實驗情況。
3、注重細節，一見傾心的質感嚴格采用光潔度，厚度都符合高品質要求的鋁材。每塊木板都真材實料，厚度都到達8mm或以上，并進行了定制家具級的封邊工藝。黑色的木紋與銀色的經典組合，讓您一見傾心，永恒經典。從桌子的高度，到每個模塊背后的處理，甚至各個孔的位置，都進行了精心的考慮。一切細致考慮只為了能使更加美觀，方便，耐用。
4、高度開放，激發創新采用模塊化設計，我們并不簡單的，單獨設計模塊，而是將模塊間聯系，可能性，功能性做了綜合考慮，加上十多年的研發經驗，使得模塊日趨經典與開放。提供經典實驗項目，我們建議用戶利用高度開放性的模塊，設計出自己的實驗項目。
5、貼近實際，易于拓展通過十幾年與用戶市場溝通，獲得了寶貴的實際經驗。我們深知教學與實際生產結合的重要性。所以不管是從實驗項目的設計，還是特別設計了多達幾十種的實訓包。
6、易于管理，維護方便設計了不同以往的漂亮柜子，如同您家里的家具般讓人舒適，上乘的腳輪易于移動與固定。同時可選配儀器放置隔板，資料放置隔板等貼心設計，讓您輕松，漂亮地放置常用儀器與實驗時需要查詢的資料。同時采用精致的小模塊設計，單獨故障不會導致整個系統的破壞。如有損壞，僅需替換相應小模塊即可，方便又省心。
二、設備技術指標
1.輸入電源：單相 AC 220V±10%（50Hz）
2.輸出電源：DC±12V±5％/1A ;DC±5V±5％/1A;DC24V±5％/1.5A
3.溫度：-10～40℃；環境濕度：≤90%（25℃）
4.外形尺寸：約1225mm×690mm×820mm（L×W×H）
5.整機功耗：≤0.5kW
6.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。市電采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、功能特點
1、總體結構
單片機技術應用實訓考核設備采用實訓桌加實訓模塊的結構設計、模塊采用標準結構，互換性強；按輸入，輸出，數據轉換等功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。
單片機技術應用實訓考核設備的每個模塊都具有兩種接線方式，一種為電子連線接法，8位數據總線時還可以用杜邦線排線連接。整個連接過程方便快捷。對于具有干擾性質的元件，全部采用光電隔離裝置隔離，確保系統的安全穩定。
2、各個功能模塊功能特點
（1）主機模塊
單片機采用AT89S52。該單片機內部設有256Byte的RAM和8KByte的FLASH、三個16位定時器，兩個數據指針，片內集成了一個看門狗電路。64KRAM擴展空間、64KROM擴展空間；32個IO口，6個向量中斷源；0~33MHz的工作頻率，三級程序加密功能；工作電壓4.0V~5.5V。使用DIP40封裝便于更換芯片及仿真。并設計有在系統下載設計接口，通過USB下載器可以方便地進行編程，無需把單片機從電路上取下。
該模塊上還放有串行通信接口，該接口已經加入升壓電路，可以直接與計算機通信，單片機和單片機也可以通過此口進行程序下載。復位電路上加有手動復位按扭，可以直接復位操作。模塊上還設有有源蜂鳴器驅動電路，直接給固定電平就可以發出聲響。
（2）電源模塊
電源模塊采用線性電源和開關電源兩種電源。單片機等芯片采用線性電源供電，可以有效減少因電源干擾引的程序跑飛。電機等大功率器件采用開關電源供電，確保提供足夠的功率。電源采用漏電保護開關作為總控制，安全可靠。用船形開關單獨控制低壓電，市電與低壓電分開控制。該模塊共有三組相互獨立的低壓電源，其中有兩組是正負雙電源輸出。面板上放置了一個AC220輸出插板，可以同時掛接三個儀器儀表。其中每組電源都有保險絲作過載保護。
（3）仿真器模塊
配備有高性能單片機仿真器，可以全功能仿真MCS51系列單片機，也可以軟件仿真；軟件為中國自主研發，可以很好的支持中文，支持關鍵字提示，自動完成符號配對等功能。支持64K程序地址斷點、64K源程序有效行斷點和64K臨時斷點，單片機內部寄存器狀態一目了然。主機與計算機采用流行的USB接口。
（4）顯示模塊
該模塊無論從最基本的顯示元件LED發光二極管，還是到最高級的LCD顯示屏都包含在內。具體配置為8位跑馬燈（邏輯電平指示）、8位數碼管動態顯示、16×32點陣LED屏、1602字符型液晶顯示屏、128×64繪圖液晶顯示屏。單片機常用的顯示器件全部包含在內，使學習者可以接觸所有的顯示方案，設計人機界面時可以得心應手。
（5）繼電器模塊
繼電器是常用的執行元件，也是常用的隔離元件，它能用低壓控制高壓電路，遠程切換強電電路狀態優點，同時它的執行元件又是一個線圈，在通電及斷電時會產生電磁干擾。為此繼電器模塊在集成了驅動電路的基礎上增加了光電隔離措施。該模塊共有6路繼電器，每個繼電器的開關觸點全部引出，并明確標示；每個繼電器還設有工作指示燈，那一路繼電器在通電工作使人一目了然。六組繼電器中有兩組為AC220控制的繼電器，可以控制交流電機的正反轉及停止，通過轉換頭可以連接電子連線。另外四組為電子連線座輸出。繼電器觸點容量250V/6A、DC28V/12A
（6）指令模塊
指令模塊上放置了單片機常用的輸入元件，其中有8個獨立鍵盤接口，8路8位開關量輸入，4*4矩形鍵盤接口，可以滿足學生從基礎到高級，從簡單到復雜的實訓要求。如果用戶需要更多的按鍵或需要更為復雜的設計，則可以采用該模塊的PS2鍵盤鼠標接口進行擴展。
（7）ADC/DAC模塊
ADC/DAC模塊上設計了兩種轉換芯片ADC0809和DAC0832。為了便于調試程序和硬件，板載了三個功能子模塊：0-5V模擬電壓輸出、8等級LED電平指示器和有源時鐘發生器。ADC0809實驗時可以用有源時鐘發生器作為芯片的時鐘，可以用0-5V模擬電壓輸出作為模擬量，用8等級LED電平指示用作模擬量大小的指示；DAC0832實驗時，可以將芯片的輸出接在8等級LED電平指示器上，轉換結果是否正常一目了然。
（8）交直流電機控制模塊
該模塊可以完成兩種電機的控制實驗，分別是24V直流減速電機和220V交流減速電機。每種電機的轉盤下面放有光電開關計數器，可以用單片機感知其位置和轉動了多少圈。每個電機控制線路中設有超程保護輸入端口，在與水平移動裝置組合實驗時可以有效保護電機和機構的安全。
（9）步進電機控制模塊
該模塊設有一只24V兩相步進電機和大功率步進電機驅動器。模塊改變了電機的軸轉式運行方式，采用了一個水平移動機構，該機構可以把電機的軸轉改為水平直線運動，并用鋁直尺的刻度指示。該模塊還可以做閉環控制的實驗項目，因?yàn)樵谶\(yùn)動機構上裝有感知距離的閉環元件。同時設計了一個超程保護電路，當機構走到一個程序不可知狀態時，可自動關閉電機電源，避免機構超程損壞。直線運動機構上帶了左右限位輸出端子，供單片機查詢狀態。
（10）傳感器配接模塊(4路傳感器接口)
傳感器配接模塊是專為傳感器的配接和電氣隔離而設計的一塊電路單元，該單元共有兩組16路光電隔離IO口，每個光電隔離IO口均可仿PLC與24V電源供電的傳感器連接。并配有四路傳感器轉換接口用于工業傳感器的連接。
（11）擴展模塊
因?yàn)?span>82C55的控制方式仍有學習價值，目前在許多教材中仍有它的身影，擴展模塊能滿足實驗的需求；82C55的三個端口全部引出，可以用電子連線連接，也可以用排線連接。控制端與數據通信口安排在一起，整體布局美觀大方。另設有一片74LS245芯片，可以用來與82C55組合起來完成不同的實驗功能。
（12）溫度傳感器模塊
該模塊配備有兩種芯片型溫度傳感器：數字量溫度傳感器18B20和模擬量溫度傳感器LM35。LM35器件還加有運算放大器，放大的模擬量可以提高測量精度。每種傳感器都有透明外殼加固保護，內有大功率加熱電阻，加熱指示器等。工作狀態一清二楚。可以用來做恒溫控制，溫控器等實驗。
四、設備實訓項目
單片機控制功能實訓考核裝置用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務
單片機部分
1.跑馬燈實驗
2.獨立按鍵輸入實驗
3.矩陣鍵盤接口實訓
4.光電耦隔離輸入輸出實驗
5.金屬檢測實訓
6.繼電器隔離控制實驗
7.靜態數碼管顯示實驗
8.動態數碼管顯示實驗
9.蜂鳴器演奏實驗
10.8255芯片擴展IO口實驗
11.液晶顯示模塊控制實訓
12.點陣LED屏漢字顯示實驗
13.AD轉換實驗
14.DA轉換實驗
15.LM35溫度傳感器采集實驗
16.IIC總線IC卡存儲實驗
17.EEPROM芯片24系列存儲實驗
18.外部中斷光電計數控制電機實訓
19.定時器中斷控制電機實訓
20.開環步進電機控制實訓
21.閉環交直流電機系統實驗
22.閉環步進電機系統實驗
23.恒溫室控制系統實驗
24.PS鍵盤通信實驗
25.RS232通信實驗
五、配置清單
|
序號 |
名 稱 |
型號及規格 |
|
1 |
實訓桌 |
采用符合人體工學的平斜面設計，所有模塊平斜放于桌面固定槽內，實驗視線同讀書一樣，自然往下，利于思考。同時解決傳統立式結構的視線遮擋，無法看見教師教學的問題。工藝上采用優質鋁材，16mm以上黑色木板，家具級封邊工藝，帶3個柜子，優質鉸鏈，鋁合金把手，帶4個可鎖式腳輪便于移動。 |
|
2 |
電腦推車 |
尺寸630*580*1140 采用鋁合金結構，16mm以上黑色木板，家具級封邊工藝，帶4個腳輪，帶電腦位，伸縮鍵盤托板。 |
|
3 |
51單片機主機模塊 |
AT89S52芯片 |
|
4 |
電源模塊 |
DC±5V，±12V，24V |
|
5 |
仿真器模塊 |
USB通訊接口，使用KEIL軟件 |
|
6 |
顯示模塊(AB共2塊) |
8位跑馬燈 |
|
8位數碼管動態顯示 | ||
|
16×32點陣LED屏 | ||
|
128×64繪圖液晶顯示屏 | ||
|
1602字符型液晶顯示屏 | ||
|
7 |
繼電器模塊 |
6路繼電器（帶驅動） |
|
8 |
指令模塊 |
PS2鍵盤接口 |
|
8個獨立鍵盤接口 | ||
|
8路8位開關量輸入 | ||
|
4*4矩形鍵盤接口 | ||
|
9 |
ADC/DAC模塊 |
ADC0809 |
|
DAC0832 | ||
|
0-5V模擬電壓輸出 | ||
|
8等級LED電平指示 | ||
|
有源時鐘發生器 | ||
|
10 |
交直流電機控制模塊 |
24V直流減速電機 |
|
220V交流減速電機 | ||
|
光電開關計數輸出 | ||
|
11 |
步進電機控制模塊 |
步進電機 |
|
水平移動裝置 | ||
|
閉環控制裝置 | ||
|
12 |
傳感器配接模塊 |
4路傳感器接口 |
|
16路光電隔離IO口 | ||
|
13 |
擴展模塊 |
8255芯片，74LS245芯片 |
|
14 |
溫度傳感器模塊 |
18B20/LM35 |
|
15 |
RS232通訊線 |
RS232通訊線 |
|
16 |
ISP編程線 |
ISP編程電纜 |
|
17 |
排線 |
排線 |
|
18 |
電子連線 |
實驗連線 |
|
19 |
接近開關 |
接近開關 |
