SB-ZS型透明注塑成型模擬機
一、概述
本機是對生產用機進行了微縮和改進，具有體種小、可隨意移動，適用于課堂教學提供給模具設計與制造人員認證模具運動與成型分析微型實驗臺。該產品包括開模、合模機構、頂出機構、機身、控制系統和加料裝置。具有結構簡單，操作方便，玩噪音無污染，并且可采用220V電壓，可在任何有電場所使用，有受工業用電的限制；填補了模具教學中無實驗用機的空白。能在實驗中看到模具的運動過程，從而將理性轉變為感性知識。

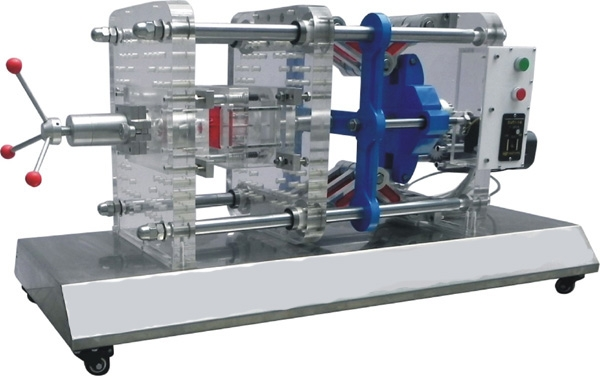

（參考圖）
本套注塑模擬機不需要加任何原材料，即可進行注塑機的結構原理演示實驗，操作簡單地，直觀且容易理解，提高趣味性。學生進行操作，安全可靠，是模具基礎教學中良好的教學設備。
二、配套注塑模
|
序號 |
產品名稱 |
型號規格（mm） |
序號 |
產品名稱 |
型號規格（mm） |
|
1 |
單分型面模 |
200×200 |
7 |
斜導柱模 |
200×200 |
|
2 |
雙分型面模 |
200×200 |
8 |
哈夫模 |
200×200 |
|
3 |
潛澆口模 |
200×200 |
9 |
斜頂模 |
200×200 |
|
4 |
頂出先復位模 |
200×200 |
10 |
旋轉牙紋模 |
200×200 |
|
5 |
推板模 |
200×200 |
11 |
熱流道模 |
200×200 |
|
6 |
二次頂出模 |
200×200 |
12 |
彎管模 |
200×200 |
技術參數
1、 交流電源：單相220VAC 50HZ
2、 配套模具尺寸：200×200mm
3、 演示臺尺寸（mm）：1200x500x600
4、 整機重量：約100kg
