SBY-20液壓傳動與PLC控制實訓裝置(工業型)

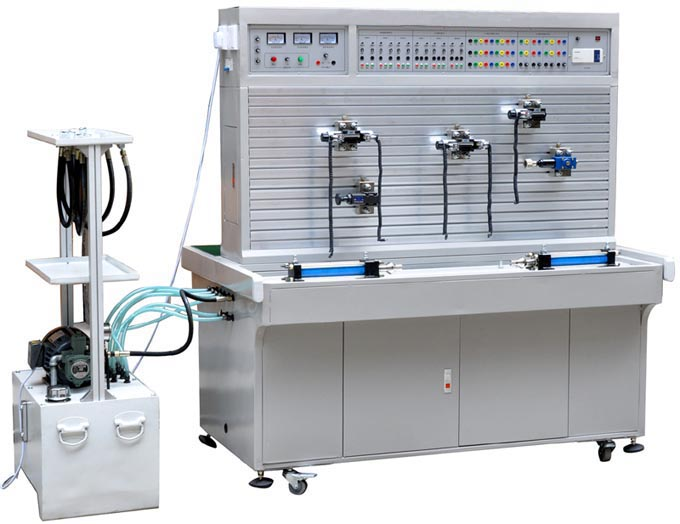

液壓傳動與PLC控制實訓裝置已廣泛應用于機械、冶金、農業、建筑、汽車、國防等領域。各高等院校一般均開設 “液壓傳動”、“液壓傳動與控制”、“液壓技術”等課程。本裝置是根據相關課程的教學大綱開發設計而成,集真實的液壓元件、執行模塊、繼電器控制模塊于一體;裝置配有三菱FX1S-20MR PLC,配套SC-09通信編程電纜。為了滿足實驗教學要求,在設計過程中參考了國內多種教材,從中選出最具典型性的實驗項目。此外,學生也可根據本裝置的結構自行組合不同的液壓回路及控制系統。

液壓部分技術參數及指標
    集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及MGGS組態、監控技術于一體,液壓元件成獨立模塊,均裝有帶彈性插腳的底板,實訓時可在通用鋁型材板上組裝成各種液壓系統回路,電機和泵軸承式連接(一體化)和油箱固定在一起,油箱和控制屏單獨放置;三相電源帶有漏電保護,直流電源帶有過流保護,系統額定壓力為6.3Mpa。
技術參數
輸入電源:三相五線,380V.允差±l0%,50Hz。
裝置容量:≤2kVA。
工作環境溫度:-5℃~40℃;
工作濕度:≤90%(40℃時).
變量葉片泵:壓力7MPa.排壁8mL/r,轉速1420r/min。
電機:額定電壓380V.額定功率1.5kW,絕緣等級B
液壓泵站:最大容積60L.2mm鋼板、變量葉片泵及電機、油面液位計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表,L-HL46號液壓油。
PLC選用三菱FX1S-20MR主機,主機為12路開關量輸入/8路繼電器輸出。
配有控制模塊:電源模塊,PLC控制模塊,繼電器控制模塊,控制按鈕模塊,液壓元件獨立模塊等。
通過機械控,傳統繼電器控制,先進的PLC自動控制及監控技術于一體,靈活實現其功能。
液壓元器件清單
|
				 序號  |
				 型號/規格  |
				 名稱  |

				 數量  |

				 單位  |
|
					 1  |
					 實訓臺  |

					 1  |

					 個  | |
|
					 2  |
					 1520×700×1750(mm)  |
					 實訓桌  |

					 1  |

					 張  |
|
					 3  |
					 380V、24V  |
					 電源模塊  |

					 1  |

					 塊  |
|
					 4  |
					 按鈕模塊  |

					 1  |

					 塊  | |
|
					 5  |
					 繼電器控制模塊  |

					 1  |

					 塊  | |
|
					 6  |
					 電磁閥電控模塊  |

					 1  |

					 塊  | |
|
					 7  |
					 三菱FX1S-20MR  |
					 PLC模塊  |

					 1  |

					 塊  |
|
					 8  |
					 2FRM5-31B/15QB  |
					 二通流量閥(調速閥)  |

					 2  |

					 只  |
|
					 9  |
					 3WE6A61B/CG24N9Z5L  |
					 二位三通電磁換向閥  |

					 2  |

					 只  |
|
					 10  |
					 4WE6C61B/CG24N925L  |
					 二位四通電磁換向閥  |

					 1  |

					 只  |
|
					 11  |
					 4WMM6C50BF  |
					 二位四通手控換向閥  |

					 1  |

					 只  |
|
					 12  |
					 4WE6E61B/CG24N9Z5L  |
					 三位四通電磁換向閥  |

					 1  |

					 只  |
|
					 13  |
					 4WE6J61B/CG24N9Z5L  |
					 三位四通電磁換向閥  |

					 1  |

					 只  |
|
					 14  |
					 LI-10B  |
					 單向節流閥  |

					 1  |

					 只  |
|
					 15  |
					 I-10B  |
					 單向閥  |

					 1  |

					 只  |
|
					 16  |
					 Y-10B  |
					 先導式溢流閥  |

					 1  |

					 只  |
|
					 17  |
					 DG-02B  |
					 直動式溢流閥  |

					 1  |

					 只  |
|
					 18  |
					 XYI-25B  |
					 先導式單向順序閥  |

					 1  |

					 只  |
|
					 19  |
					 J-10B  |
					 先導式減壓閥  |

					 1  |

					 只  |
|
					 20  |
					 IY-25B  |
					 液控單向閥  |

					 1  |

					 只  |
|
					 21  |
					 HED40P15/100Z14L24  |
					 壓力繼電器  |

					 2  |

					 只  |
|
					 22  |
					 三通  |

					 4  |

					 只  | |
|
					 23  |
					 四通  |

					 3  |

					 只  | |
|
					 24  |
					 MOB40-200  |
					 雙作用油缸(臥式帶桿頭)  |

					 2  |

					 只  |
|
					 25  |
					 YN-100ZQ/10MPa  |
					 耐震壓力表  |

					 1  |

					 只  |
|
					 26  |
					 行程開關  |

					 4  |

					 只  | |
|
					 27  |
					 膠管  |
					 M16*1.5/8I-W-0.5M(裝好快捷接頭)  |

					 10  |

					 根  |
|
					 28  |
					 M16*1.5/8I-W-0.7M(裝好快捷接頭)  |

					 15  |

					 根  | |
|
					 29  |
					 M16*2.4  |
					 O型圈  |

					 2  |

					 個  |
|
					 30  |
					 11*1.9  |
					 O型圈  |

					 3  |

					 個  |
|
					 31  |
					 電機電源線(制作好)三相四線電線  |

					 1  |

					 根  | |
|
					 32  |
					 油箱鐵盤(一個為平一個為彎)  |

					 1  |

					 個  | |
|
					 33  |
					 油箱  |
					 泵站  |

					 1  |

					 個  |
|
					 34  |
					 三菱  |
					 編程電纜  |

					 1  |

					 條  |
|
					 35  |
					 液壓實訓說明書  |

					 1  |

					 冊  | |
|
					 36  |
					 三菱編程軟件及程序  |

					 1  |

					 盤  | |
|
					 37  |
					 工具  |

					 1  |

					 套  |
可以完成的實訓項目
可完成幾十種液壓回路實訓(學生也可自行設計搭建其它回路),典型實訓如下:
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用"O"型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊,在線調試、監控
