SBXTY-023B型液壓傳動與PLC控制實訓裝置
一、概述
液壓傳動與PLC控制實訓裝置、液壓傳動與PLC控制實驗臺所有的透明液壓元件均采用進口透明有機玻璃材料應現代加工工藝制作而成，可清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。該系統既可對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。
二、主要特點:

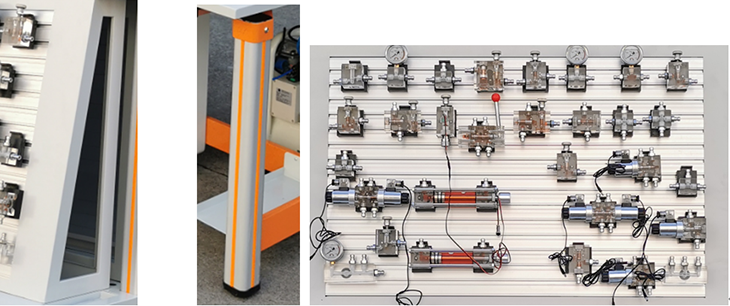

1.實驗臺結構：主體70*70mm特制鋁型材制作，表面氧化工藝處理美觀大方，桌面由整塊鋼板制作并預留漏油槽，堅固耐用且清潔方便；為適應可擴展實驗的需要，特提供超大面板(鋁質"T"型面板尺寸 ) 可供兩組同學進行各自的實驗。

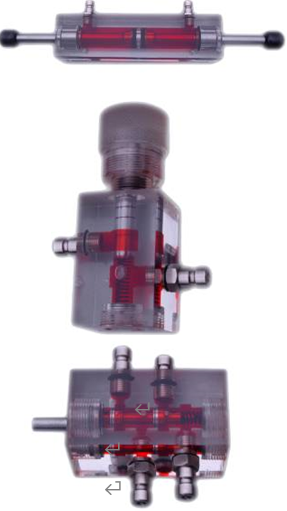

2.閥體材料：日本進口旭化成（PMMA 80N）光學級注塑級PMMA有機玻璃加工制成，外形尺寸和實物相當，該材料透光率93% 耐溫:-30+70度 標準:SGS/ROHS環保認證 角度:15，優良的耐熱性，力學強度好，耐侯性、耐化學藥品性能好；無化工污染環境使用十年至二十年的時間不會發黃、龜裂、變形；方便師生清晰的觀察到液壓傳動裝置的內部構造和油路。
3．電磁閥：根據電磁閥使用的特性，（電磁閥隨著工作時間的延長，溫度會逐漸升高，造成由有機玻璃制成的透明閥體產生熱效應及久而久之造成的材料局部物理特性發生改變?cè)斐尚孤┑默F(xiàn)象）碩博公司的技術部設計了獨特的散熱模塊，將閥體發熱部分的溫度控制在60度以內，進而避免了由此造成的泄漏事件。
4.插接方式：閉合式防漏快插接頭采用JB/ZQ4434-86生產標準的雙開閉式液壓快速接頭（碳鋼鍍鉻），承壓范圍5000PSI,密封圈材料為丁腈橡膠NBR,耐壓溫度范圍-20℃到+120℃，密封情好，使用壽命長，在實驗回路的組裝過程中更簡便、快捷、清潔、干凈。
5.元件模塊化:各液壓元件成獨立模塊，配有方便安裝的底板，可以隨意在"T"型槽式鋁合金型材板上組建各種實驗回路，操件快捷簡單。
6．可擴展實驗：在保證設備穩定的情況下提供極強的可擴展性，大鋁合金面板組裝平臺為擴展提供了必要的硬件基礎。
液壓傳動與PLC控制實訓設備適應現代實驗教學的先進性 開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
A．在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗；
B．在硬件支撐下還可實現送料機構、機械手抓取機構、挖掘機機構等擴展實驗。
7．易維護易維護設計:維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。因?yàn)楠?dú)特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過1小時，工作量極小，且不需要經常維護。極大地提高了系統的靈活性 先進性、安全性、穩定性、可管理性以及可擴展性的全面要求。
8.系統安全性能：液壓元件的最大承受壓力為1.2Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控制電路均為24V直流安全電壓
9.控制多元化：PLC控制 、繼電器控制 、時間繼電器控制、手動控制等
三、技術性能
1、輸入電源：?jiǎn)蜗嗳€制～220V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1760mm
四、實驗內容
1、液壓原理基礎實驗
2、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式
（1）PLC的指令編程，梯形圖編程的學習
（2）PLC編程軟件的學習及使用
（3）PLC與計算機的通訊，在線調試、監控
（4）PLC對液壓傳動控制的優化
3、液壓10大類30余項基本回路擴展達九十多種
⑴調壓控制回路
1.溢流閥壓力調定回路；
2.溢流閥限制低壓回路；
⑵卸荷回路
3．三位四通換向閥的卸荷回路
4.二位二通閥卸荷回路
5.溢流閥卸荷回路
⑶穩壓回路
6.液控單向閥保壓回路
⑷卸壓回路
7.節流閥卸壓回路
8.三位四通卸壓回路
9.順序閥的泄壓回路
⑸調速回路
10.進油節流調速回路
11.回油節流調速回路
12.旁路節流調速回路
13.調速閥控制調速回路
14.差動連接增速回路
15.用電磁閥和調速閥的減速回路
16.二位三通控制的差動回路
17.二次進給工作回路
18.差動工作換接回路
⑹同步回路
19.節流調速閥控制的同步回路
20.雙缸同步回路
⑺換向回路
21.換向閥控制換向回路
22.液動換向閥控制換向回路
23.行程開關控制的順序回路
24.壓力繼電器控制的順序回路
25.三位四通手動換向回路
⑻鎖緊回路
26.換向閥鎖緊回路
27.液控單向閥鎖緊回路

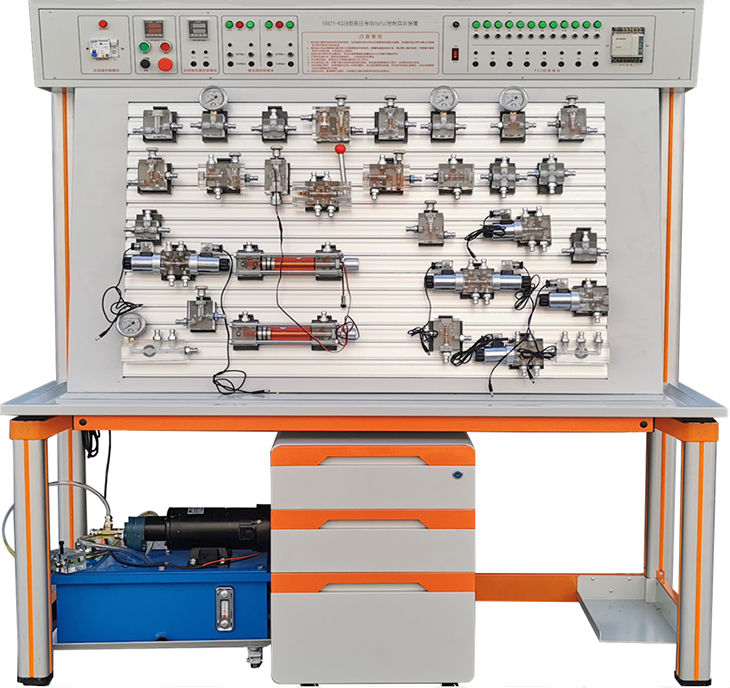

五、實驗臺主要組成：實驗臺由實驗臺架、液壓泵站、常用液壓元件、主機箱等等幾部分組成。
1.實驗臺架：實驗臺架規格為1600（長）*700（寬）*1760（高），實驗臺架主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂、表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套模具成型塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放實訓掛箱等，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗臺架整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
2.實驗桌后面二支桌腳向上延伸，配上側面三角形斜面鈑金框架及帶T槽鋁合金操作面板組成實訓操作屏，實訓時固定氣動控制模塊等，實驗臺架頂部安裝實驗主機箱，主機箱提供實驗時的時間繼電器、可編程控制器、控制按鈕、接近開關、直流電源等。
3.主機箱：
①安全保護：外部電源經漏電開關與熔斷器輸入，經實驗臺供電。
②泵站有裝有急停按鈕及啟動停止按鈕，確保泵站工作安全，裝有數顯轉速表與轉速控制器。
③時間繼電器模塊：提供一組數顯0-999S時間繼電器，根據實驗需要設定常開常閉時間。
④繼電器控制模塊：提供二路繼電器控制模組。
⑤可編程序控制器(PLC)：三菱FXS20MR系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能.
3、液壓泵站：系統額定工作壓力：0.8 Mpa，最大可至1.5Mpa。
（1）電機-泵裝置（臺）泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，從零開始無級調速。功率350W，直流調速器調速。內置于實驗臺內，離液壓臺1.5m遠處噪聲≤48dB.
（2）油箱：公稱容積25L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等。
六、PLC控制透明液壓教學實驗臺配置清單
| 名 稱 | 規 格 型 號 | 數量 | 備 注 |
實 驗 臺 | 實驗臺（鋁合金“T”型槽面板）臺面帶U型凹槽油盤 | 1600mm*700mm*1760mm | 1套 | 由國標70*70鋁材搭建主體 |
|
過渡底板 | 模具自制型材+抗磨耐腐蝕材料 | 1套 | 附在閥上 |
|
鋁合金面板 | 1.5mm鋁合金帶“T”型槽，配合過渡底板進行搭接 | 1套 |
|
|
泵 站 | 油泵電機 | 直流馬達 | 1只 | 功率：350W 工作電壓：220V | 中國福建 |
齒輪油泵 | 工業泵 | 1只 | 額定排量≥2.5ml/rev 額定壓力≥2.5MPa | 中國 |
油箱 | 25L；附有安全閥、濾油器 | 1個 |
|
|
濾油器 | 蘇州 | 1只 |
| 蘇州 |
油溫油面計 | 油升 | 1只 |
| 油升 |
電 氣 | 可編程序控制器（PLC） | FX1S-20MR I/O：12輸入，8輸出 | 1只 | 繼電器輸出型式 | 三菱 |
PLC下載線纜 | SC-09 | 1套 |
| 三菱 |
電機調速電路 | 直流調速 | 1套 | 直流調速 | 中國華能 |
繼電器組 | 2組繼電器 | 2組 | 4NONC | 上海 |
時間繼電器組 | 常閉開關一組 常開開關一組 暫停一組 電壓：AC220V | 1套 | DC24V LED顯示三位，0-999S輸出 | 上海 |
透 明 液 壓 元 件 | 雙作用單出桿油缸 | 1.閥體采用進口有機玻璃加工制成； 2.閥芯 高透光率、正常環境使用10年內不會發黃、龜裂、變形； 3.電磁閥特有設計散熱模塊，徹底解決以往電磁閥發熱閥體膨脹發生液壓油泄漏的現象。 | 2只 | 碩博 |
|
三位四通電磁換向閥（O） | 1 | 碩博 |
三位四通電磁換向閥（M） | 1 | 碩博 |
|
|
|
二位四通電磁換向閥（單電控） |
| 2 | 碩博 |
|
三位四通手動換向閥 |
| 1 | 碩博 |
|
液控單向閥 |
| 2 | 碩博 |
|
順序閥 |
| 2 | 碩博 |
|
溢流閥 |
| 1 | 碩博 |
|
減壓閥 |
| 1 | 碩博 |
|
節流閥 |
| ２ | 碩博 |
|
單向閥 |
| １ | 碩博 |
|
壓力表 |
| 3 | 碩博 |
|
壓力繼電器 |
| 1 | 碩博 |
|
輔 件 | 透明液壓皮管 | 兩端帶閉鎖式快插接頭 | 1套 | 耐壓油管 |
|
液壓接頭 | 閉鎖式快換式 | 1套 | 可在不停機的情況下插接回路 | 自制 |
接近開關 | 二線制 | 4只 | 二線 | 中國上海 |
紅色液壓油 | 正宗航空紅油 | 25 升 | 紅色便于觀看油路 |
|
四通接頭 | 自制 | 2個 | 自制 | 廠配 |
活動扳手 | 10” | 1把 | 10” | 廠配 |
呆口扳手 | 14-17 | 1把 |
| 廠配 |
內六角扳手 | 1.5mm – 10mm | 1套 |
| 廠配 |
螺絲刀 | 一字 十字 | 1套 | 共2把 | 廠配 |
尖嘴鉗 |
| 1把 |
| 廠配 |
易損件 | 墊圈 | 設備用約6種 | 各4只 |
| 中國上海 |
大按鈕 |
| 2只 |
| 廠配 |
小按鈕 |
| 2只 |
| 廠配 |
| 生料帶 |
| 2卷 |
| 廠配 |
O型圈 |
| 若干 |
| 廠配 |
資料 | PLC編程軟件 | 三菱 | 1張 |
| 三菱 |
液壓演示系統使用說明書 |
| 1冊 | 資 料 | 廠配 |
其他 | 配套教學資源 |
| 1套 |
| 附件 |
