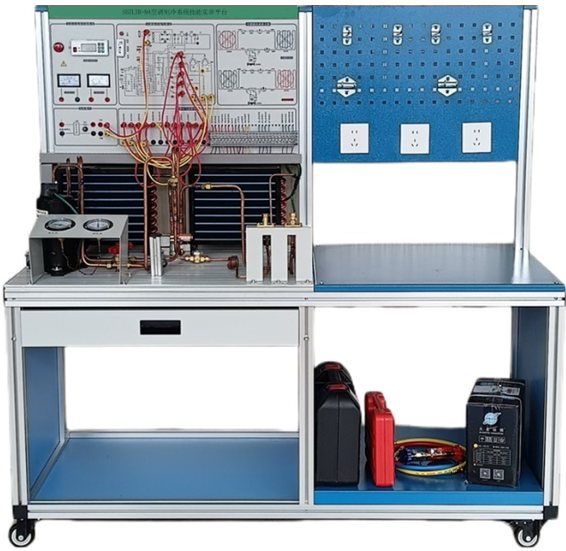

SBK-X20型空調制冷系統技能實訓平臺（帶回收系統）
一、產品概述
空調制冷系統技能實訓裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業制冷維修技術的特點，針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、制冷系統電氣接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、技術指標
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、制冷劑：空調部分R22
5、外形尺寸（大約）150mm×720mm×1650mm
6、防觸電保護類型 I類
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級 材料選用符合國家相關環保標
三、功能特點、組成
1、該裝置集制冷空調系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體，管道制作，焊接等、包含了制冷系統維修的全部步驟。
2、該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測量端子以及各路的輸出連接端子。
3、實訓平臺直觀展示了空調的系統結構、工作原理。可清楚的看到制冷系統結構 及主要部件的實物，系統還配置有電壓表、交流電流表、壓力表、信號指示燈等， 使整個空調系統系統的實時工作狀態一目了然。
* 4.該裝置是根據分體式空調器控制電路、作為實訓考核對象，能 使學生熟練掌握空調器控制電路、基本原理及維修技術，考核板上印有 分體式空調器電氣并加以檢測點，學生通過考核板上的電路圖了解其原理。
*5、裝置解決了傳統該類設備上只能看只能模無法進行動手組裝的缺欠，還解決了無法 在設備上進行銅管焊接的難題，能使學生在該裝置上能夠反復進行系統組裝與焊接訓練。制冷器件采用開放式和拆裝式結構設計，創新的采用了銅管固定裝置對每個活動器件接頭進行可拆設計，有效的、保證了管路因反復拆裝所造成的損壞。
*6、在實訓臺方面進行了3030鋁材與板金全新搭配設計,采用3030鋁型材拼裝成，2080鋁型材桌面不僅干凈美觀，更重要的是焊接銅管時不會變形。 實訓桌子采用L型框架設計。
*1）L面左邊為制冷電氣原理控制掛箱，右上邊為工具掛架，掛架開孔為標準式電工開口18MM，孔距28MM。可以放置標準的各種型號掛鉤。以便放置制冷工具如：加力表。下層安裝有電源插座等。
*2）桌面左邊放置：制冷壓縮機、冷凝器、過濾器、三通閥、蒸發器，節流裝置。
*3）桌面右邊為工具操作臺，3MM鋼板可在上面制作制冷管件，焊接管銅管、抽真空等。
*4），左邊為制冷電氣原理控制掛箱，連接端子上有數字標號，簡單方便，普通學者也可以連接。
*7、自動回收制冷劑系統：可回收設備中的制冷劑、當連接好管道后，可自動給系統加入制冷劑，達到制冷系統劑重復使用，制冷劑回收系統與設備系統由制冷系統、回收系統、壓力系統、系統控制閥組成
8、制冷原理圖：彩色噴繪，直觀展示制冷系統原件排列位置。
9、電子線路圖：真實為空調電器控制線路圖，展現了空用空調的全部電路原理，電阻，電容分布，繼電器控制輸出主要端子。
*10、固定支架：鋁合金制成，內螺絲為外六角，可以固定壓縮機、蒸發器，冷凝器的進出口銅管接頭，方便學生用扳直接松緊解決了現實中，雙手用扳手操作過程中，損壞壓縮機、蒸發器，冷凝器，可以有效減少實訓材料(提供視頻)
11、實驗臺智能電源管理系統
分別測量系統功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；
1）具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功
*2）采用2.5寸液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
4）短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
5）漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
6）過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。
8）強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功
9）故障查詢：一鍵故障可查詢歷史故障源
10）故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
11）手自動功能：手動、自動自由切換
* 11、控制線路模塊:面板為鋁板，面板上噴繪有完整的彩色線路圖包括空調控制板，遙控接收板，故障設置板，空調遙控器，測試端端子
12、熱泵型家用空調系統:包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、 毛細管、空調閥、視液鏡等。
四、制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
五、主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
六、項目實訓內容
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、制冷系統管路的組裝能力
4、制冷系統的保壓、檢漏與制冷劑加充能力
5、控制電路的電氣連接與調試能力
6、控制電路電氣故障考核、故障分析與故障排除能力
7、學生的團隊協調組織能力
8、電氣識圖和電氣設計能力
9、學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算 、組件效率的計算。
10、 學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
七、 空調制冷系統技能實訓裝置的配置清單
序號 | 設備名稱 | 單位 | 數量 | 備注 |
1 | 可移動式平臺 | 套 | 1 | 不銹鋼+鋁材搭配，含操作平臺，工具操作臺，工具掛架 |
2 | 分體空調電氣控制掛箱 | 塊 | 1 |
|
3 | 實驗指導書 | 本 | 1 |
|
4 | 1P壓縮機 | 套 | 1 |
|
5 | 四通閥 | 套 | 1 | 三花 |
6 | 液視鏡 | 套 | 1 |
|
7 | 1/4過濾器 | 套 | 1 |
|
8 | 2*4冷凝器 | 套 | 1 |
|
9 | 2*4蒸發器 | 套 | 1 |
|
10 | 調速風機 | 套 | 1 |
|
11 | 45W鋁電機 | 套 | 1 |
|
12 | 200MM風網 | 套 | 2 |
|
13 | 200MM鋁風葉 | 套 | 2 |
|
14 | 3/8空調閥 | 套 | 1 |
|
15 | 1/4空調閥 | 套 | 1 |
|
16 | 3/8快速接頭 | 套 | 3 | 可焊接 |
17 | 1/4快速接頭 | 套 | 1 | 可焊接 |
18 | 毛細管 | 套 | 1 |
|
19 | 電容15UF | 套 | 1 |
|
20 | 固定支架 | 套 | 6 |
|
21 | 2L焊炬 | 套 | 1 | 氧氣瓶，煤氣瓶，焊槍，氣管 |
22 | 真空泵 | 套 | 1 | 單級真空 |
23 | 轉換接頭 | 套 | 1 | 公制轉英制、英制轉公制 |
24 | 536雙表充注閥組 | 套 | 1 | 配，紅黃藍三色加液管三根 |
25 | CT808F偏心擴口器 | 套 | 1 | 擴管范圍：6-19公英制銅管，含量割刀，倒角器 |
26 | 活動扳手 | 套 | 1 | 氧氣瓶，煤氣瓶，焊槍，氣管 |
27 | 實驗臺智能電源管理系統 | 套 | 1 |
|
28 | 制冷/空調系統操作軟件： | 套 | 1 | （單機版） |
29 | 工具掛架 | 套 | 5 | 15MM |
