SBDLZ-780E電機拖動與調速系統實訓裝置
一、概述
電機拖動與調速系統實訓裝置依據高等院校最新統編教材《電力拖動自動控制系統》（第三版）(上海大學陳伯時編著)、《電力電子技術》(第五版)(西安交通大學王兆安編著)等實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。在同類產品中結構合理、功能完善、可靠性好、性價比高。

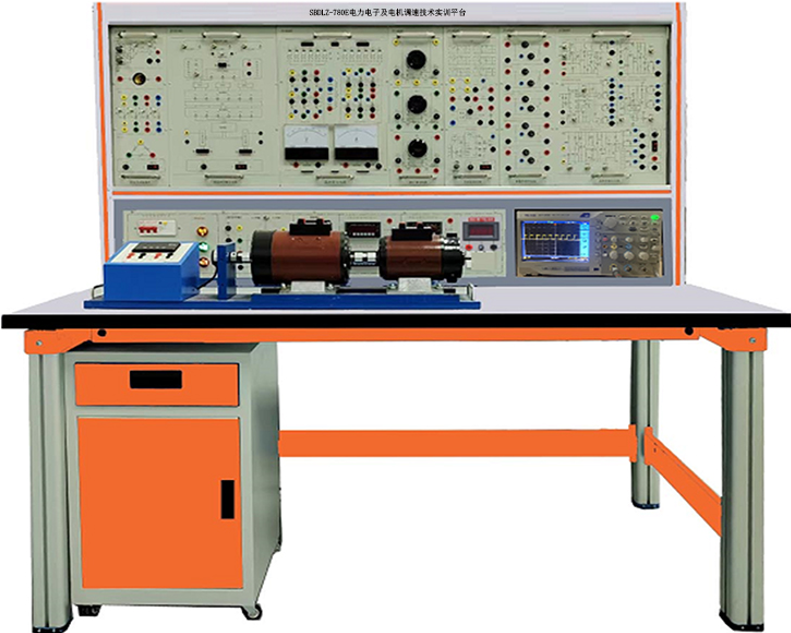

(圖1：電力電子及電機調速技術實驗設備實物外形參考圖片，也可以根據學校要求定做）
二、特點
1、綜合性強本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。
2、適應性強能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
7、先進性強本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、適用范圍電力電子及電機調速技術實訓裝置涵蓋了各高等院校等所開設的"電力電子技術(或稱半導體變流技術)"直流調速""交流調速"電機控制"電力拖動自動控制系統"及"控制理論"等專業課程所要求的實驗項目。
四、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：160×70×160 cm3
五、裝置的基本裝備
1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構）
（1）交流電源（均帶有過流保護措施）提供交流電源：三相交流電220V/3A。
（2）高壓直流電源: 勵磁電源：220V（0.5A），具有輸出短路保護、指示及測量儀表
1）交流數字電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓；
2）智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
3）智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為調速系統提供電壓指示；
5）直流數字電流表一只：測量范圍為0～5A，三位半數顯，精度0.5級，為調速系統提供電流指示。
（4）人身安全保護體系
1）三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
3）實驗連接線及插座：強、弱電連接及插座分開，不能混插。
4）強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
2、DK02實驗桌
1）實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2）實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3）實訓儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有門柜用于放置實訓掛箱，設有一個抽屜用于放置實訓導線和指導書等。
3、DQ03-1固定電機導軌、測速系統及智能數顯轉速表
4、DQ27三相可調電阻（每組900Ω×2/0.41A）
5、DK03晶閘管主電路提供12只5A/1000V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗。設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。
6、DK04三相晶閘管觸發電路提供三相觸發電路、功放電路，脈沖變壓器等，與"DK03"配套使用。
7、DK05晶閘管觸發電路實驗提供單結晶體管、鋸齒波同步移向、正弦波同步移向觸發電路，KC05單相交流調壓，西門子TCA785集成觸發電路等。
8、DK06電機調速控制實驗（Ⅰ）提供以下模塊：電流反饋與過流保護（FBC+FA）、給定器（G）、轉速變換器（FBS）、速度調節器（ASR）、反號器（AR）、電流調節器（ACR）等。
9、DK10可調電阻、電容箱提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37?F，0～999kΩ十進制可調電阻兩組；供電流調節器，速度調節器反饋回路使用，可靈活改變調節器的放大倍數及積分時間。
10、DK09新器件特性實驗提供SCR、MOSFET、IGBT、GTO 、GTR新器件，可完成電力電子新器件特性實驗。
11、DK11單相調壓與可調負載提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
12、DK12變壓器實驗提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路等模塊。
13、DK14單相交直交變頻原理根據普通高等教育"九五"國家級重點教材王兆安，黃俊主編的《電力電子技術》（第四版）的內容進行開發。用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用.
能完成如下實驗項目：
1）SPWM波形成的過程；
2）交直交變頻電路在不同負載（電阻，電感）時的工作情況和波形，并研究工作頻率對電路工作波形的影響；
3）IGBT管專用集成驅動芯片的工作特性。
14、DK06-1 電機調速控制電路（II）提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。
15、DQ07-1直流發電機(DC220V，240W，n=1500RPM)
16、DQ09直流并勵電動機 （Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
17、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率100W ,電流0.6A，絕緣等級E）
18、GDQ12線繞式異步電機起動與調速電阻箱提供0、2、5、15的三相繞線異步電動機轉子起動、調速電阻一組。
19、實驗連接線：
根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
六、本裝置能開設的實驗項目
1.電力電子技術實驗項目
（1）單結晶體管觸發電路
（2）正弦波同步移相觸發電路實驗
（3）鋸齒波同步移相觸發電路實驗
（4）集成觸發電路實驗
（5）單相半波可控整流電路實驗
（6）單相橋式半控整流電路實驗
（7）單相橋式全控整流及有源逆變電路實驗
（8）三相半波可控整流電路實驗
（9）三相橋式半控整流電路實驗
（10）三相半波有源逆變電路實驗
（11）三相橋式全控整流及有源逆變電路實驗
（12）單相交流調壓電路實驗
（13）單相交流調功電路實驗
（14）三相交流調壓電路實驗
（15）單向晶閘管特性實驗
（16）可關斷晶閘管特性實驗
（17）功率場效應管特性實驗
（18）電力晶體管特性實驗
（19）絕緣雙極型晶體管特性實驗
2.典型電力電子器件線路實驗
（1）PWM控制實驗
（2）降壓斬波電路實驗
（3）升壓斬波電路實驗
（4）升降壓斬波電路實驗
（5）直流斬波電路實驗
（6）單相全橋逆變電路實驗
3.直流電機調速實驗
（1）晶閘管直流調速系統參數和環節特性的測定實驗
（2）晶閘管直流調速系統主要單元的調試
（3）單閉環(電壓單閉環、轉速單閉環、電流單閉環)不可逆直流調速系統實驗
（4）雙閉環不可逆直流調速系統實驗
4.交流電機調速系統實驗
（1）雙閉環三相異步電機調壓調速系統實驗
（2）雙閉環三相異步電機串極調速系統實驗
七、電力電子及電機調速技術實訓裝置配置清單
序號 | 編號 | 名 稱 | 數量 |
1 | DK01 | 電源控制屏 | 1件 |
2 | DK02 | 實驗桌 | 1張 |
3 | DQ03-1 | 電機導軌、測速系統及數顯轉速表 | 1件 |
4 | DQ27 | 三相可調電阻（每組900Ω*2/0.41A） | 1件 |
5 | DK03 | 晶閘管主電路 | 1件 |
6 | DK04 | 三相晶閘管觸發電路 | 1件 |
7 | DK05 | 晶閘管觸發電路 | 1件 |
8 | DK06 | 電機調速控制實驗（Ⅰ） | 1件 |
9 | DK09 | 新器件特性實驗 | 1件 |
10 | DK10 | 可調電阻、電容箱 | 1件 |
11 | DK11 | 單相調壓與可調負載 | 1件 |
12 | DK12 | 變壓器實驗 | 1件 |
13 | DK14 | 單相交直交變頻原理 | 1件 |
14 | DK06-1 | 電機調速控制系統（Ⅱ） | 1件 |
15 | DQ07-1 | 直流發電機（240W） | 1臺 |
16 | DQ09 | 直流他（并)勵電動機（185W） | 1臺 |
17 | DQ11 | 三相線繞式異步電動機 | 1臺 |
18 | GDQ12 | 線繞式異步電機轉子專用箱 | 1件 |
19 | 實驗連接線 | 高可靠護套結構手槍插實驗連接線及配件 | 1套 |
20 | 配套教學數字資源 | （共1套，網絡版） 1.在線教育課程開放平臺 2.輔助教學仿真3D正版軟件 1）電機與變壓器仿真教學軟件（正版3D軟件，有軟件著作權，便于升級） 2）電力拖動仿真教學軟件（正版3D軟件，有軟件著作權，便于升級） 3）電工作業培訓仿真教學軟件（ 包含用電安全與觸電急救）（正版3D軟件，有軟件著作權，便于升級） | 1套 |
21 | 指導書 | 實驗指導書 | 1套 |
22 | 學生凳子 | 提供鐵質四腳方凳 | 2只 |
