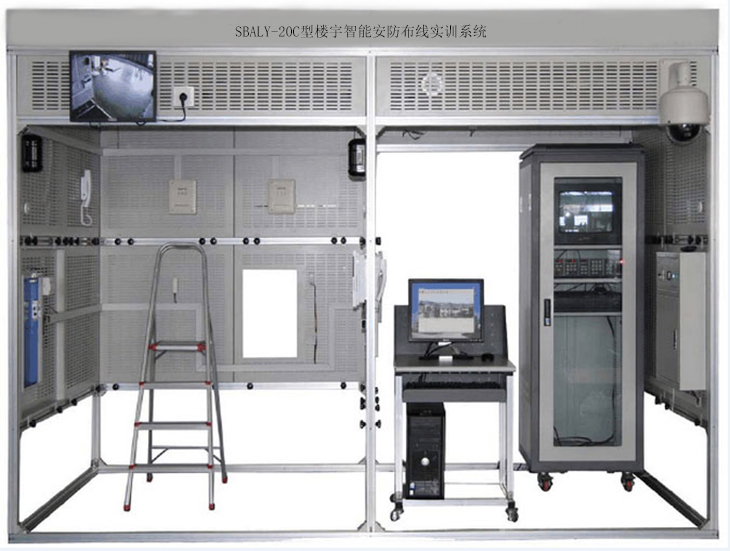

SBALY-20C型樓宇智能安防布線實訓系統
一、系統概述
樓宇智能安防布線實訓系統,安防布線實訓裝置是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備,系統根據智能樓宇工程中安防布線系統的特點,針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計,強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力,適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
系統以建筑模型為結構基礎,包括智能大樓(小區)和管理中心兩部分,智能大樓(小區)可模擬智能大樓的安保房間,也可模擬智能小區的安保房間。在此系統進行項目訓練,可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

二、系統結構與組成
樓宇智能安防布線實訓系統采用模塊化設計,由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成,設有總電源箱。建筑模型分為智能大樓(小區)和管理中心兩部分,智能大樓(小區)設有單元門和單戶窗,實現智能小區對講門禁系統的設備安裝等工程訓練,實現單元和單戶可視對講功能。
管理中心實現安保區域的集中監控和管理,安裝有管理中心機、視頻監控柜等典型管理設備。
在智能大樓(小區)內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓(小區)的房間窗戶裝有幕簾探測器,實現室內安防與周界防范功能。
在管理中心區域和安保區域內,安裝典型監控器材(半球攝像機、紅外攝像機、槍機、一體化球形攝像機等),實現關鍵區域視頻監控,設有兩臺監視器,其中一臺為17寸液晶監視器,另一臺為19寸液晶顯示器。
系統中的各模塊既可單獨調試、運行,也可通過接線和配置,進行聯動實訓。功能區域之間采用工程橋架實現系統連接。
三、技術參數
1.輸入電源:單相三線~220V±10% 50Hz
2.工作環境:溫度-10℃~40℃ 相對濕度≤85%(25℃)海拔<4000m
3.裝置容量:≤1.0kVA
4.外型尺寸:3120mm×1580mm×2310mm
5.安全保護:具有漏電壓、漏電流保護,安全指標符合國家標準
四、實訓項目
1.智能建筑安防布線的實施
2.對講門禁系統安裝、接線與調試
3.室內安防與周界防范系統安裝、接線與調試
4.視頻監控系統安裝、接線與調試
5.巡更系統安裝與調試
系統運行維護
五、基本規格
|
					 序號  |

					 器材名稱  |

					 器材規格或型號  |

					 數量  |

					 單位  |

|
					 1  |

					 建筑模型  |

					 由鋁合金型材框架和安裝布線網孔板組成,3120mm×1580mm×2310mm(長×寬×高),分為智能大樓(小區)、管理中心,器件采用自攻螺絲和工程塑料卡件配合安裝。  |

					 1  |

					 臺  |

|
					 2  |

					 電腦桌  |

					 600mm×600mm×800mm(長×寬×高)  |

					 1  |

					 臺  |

|
					 3  |

					 鋼凳  |

					 Φ300mm×450mm(圓×高)  |

					 1  |

					 把  |

|
					 4  |

					 鋁人字梯  |

					 900mm×250mm×1200mm(長×寬×高)  |

					 1  |

					 把  |

|
					 5  |

					 工程塑料卡件  |

					 20mm×10mm×11mm(長×寬×高)  |

					 300  |

					 個  |

2.系統配置
|
					 一、對講門禁系統(安科)  |
				||||
|
					 序號  |

					 設備名稱  |

					 設備型號(品牌)  |

					 單位  |

					 數量  |

|
					 1  |

					 管理中心機  |

					 ET-366G  |

					 臺  |

					 1  |

|
					 2  |

					 歐式數碼彩色可視室外主機  |

					 ET-366D08-1-ID  |

					 臺  |

					 1  |

|
					 3  |

					 電源箱  |

					 ET-366P  |

					 臺  |

					 1  |

|
					 4  |

					 聯網器  |

					 ET-366W  |

					 臺  |

					 1  |

|
					 5  |

					 多功能壁掛室內分機  |

					 ET-366M5-F  |

					 臺  |

					 1  |

|
					 6  |

					 非可視壁掛室內分機  |

					 ET-366H2  |

					 臺  |

					 1  |

|
					 7  |

					 層間分配器  |

					 ET-366FS2  |

					 臺  |

					 1  |

|
					 8  |

					 非接觸卡 ID  |

					 通用型  |

					 張  |

					 1  |

|
					 9  |

					 電插鎖  |

					 通用型  |

					 只  |

					 1  |

|
					 二、安防系統(霍尼韋爾、豪恩、艾禮富)  |
				||||
|
					 序號  |

					 設備名稱  |

					 設備型號(品牌)  |

					 單位  |

					 數量  |

|

  |

					 8防區報警主機  |

					 238  |


  |


  |

|

  |

					 煙霧探測器  |

					 LH-201  |


  |


  |

|

  |

					 溫感探測器  |

					 LH-94  |


  |


  |

|
					 1  |

					 門磁開關  |

					 HO-03  |

					 只  |

					 1  |

|
					 2  |

					 家用緊急求助按鈕  |

					 HO-01  |

					 只  |

					 1  |

|
					 3  |

					 紅外探測器  |

					 LH-902B  |

					 只  |

					 1  |

|

  |

					 紅外幕簾探測器  |

					 LH-901B  |


  |


  |

|
					 5  |

					 燃氣探測器  |

					 LH-88  |

					 只  |

					 1  |

|
					 6  |

					 主動紅外對射報警器  |

					 ABT-60  |

					 只  |

					 1  |

|
					 7  |

					 聲光報警器  |

					 HC-103  |

					 只  |

					 1  |

|
					 三、視頻監控系統(海康威視、力視維、ACES)  |
				||||
|
					 序號  |

					 設備名稱  |

					 設備型號(品牌)  |

					 單位  |

					 數量  |

|
					 1  |

					 高速球云臺攝像機  |

					 SW-CW860SB  |

					 臺  |

					 1  |

|
					 2  |

					 彩色槍型攝像機  |

					 SW-720A  |

					 臺  |

					 1  |

|
					 3  |

					 紅外攝像機  |

					 SW-631D2A  |

					 臺  |

					 1  |

|
					 5  |

					 矩陣主機  |

					 ACES-8608  |

					 臺  |

					 1  |

|
					 6  |

					 矩陣控制鍵盤  |

					 ACES-8603  |

					 臺  |

					 1  |

|
					 7  |

					 19寸彩色顯示器  |

					 AOC-19  |

					 臺  |

					 1  |

|
					 8  |

					 17寸液晶監視器  |


  |

					 臺  |

					 1  |

|
					 9  |

					 硬盤錄像機  |

					 海康威視DS-7808  |

					 臺  |

					 1  |

|
					 10  |

					 硬盤  |

					 500G  |

					 只  |

					 1  |

|
					 11  |

					 安防控制箱  |

					 AC24V、DC12V/5A、DC18V/1.5A  |

					 臺  |

					 1  |

|
					 12  |

					 視頻線纜  |

					 SBV75-3  |

					 米  |

					 100  |

|
					 13  |

					 電源線  |

					 RVV2*0.5  |

					 米  |

					 100  |

|
					 四、巡更系統(神盾)  |
				||||
|
					 序號  |

					 設備名稱  |

					 設備型號(品牌)  |

					 單位  |

					 數量  |

|
					 1  |

					 巡更棒  |

					 H5  |

					 臺  |

					 1  |

|
					 2  |

					 巡更信息點  |


  |

					 臺  |

					 5  |

|
					 3  |

					 人員信息卡  |


  |

					 臺  |

					 2  |

|
					 4  |

					 巡更通訊線  |


  |

					 根  |

					 1  |

|
					 5  |

					 巡更管理軟件  |


  |

					 套  |

					 1  |

3.工具及配件
|
					 序號  |

					 名稱  |

					 內容  |

|
					 1  |

					 工具  |

					 包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。  |

|
					 2  |

					 耗材配件  |

					 包含PVC線槽、BNC視頻接頭、SBV75-3視頻線、RVV2*0.5電源線等。  |
