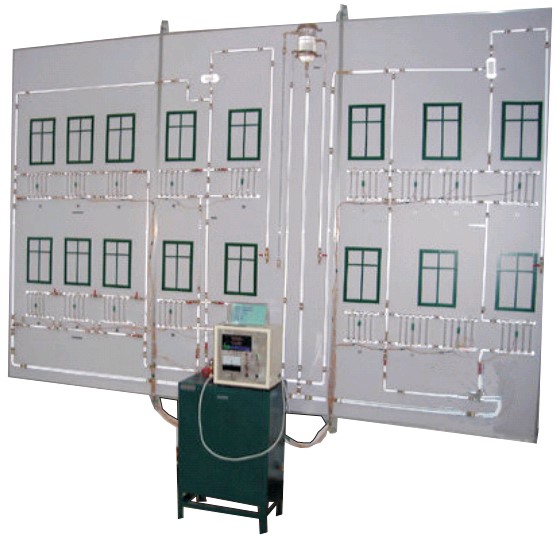

SB-M15型采暖系統教學模擬實訓系統
一、產品概述
采暖系統是由熱源、管道和散熱器所組成。主要包括加熱鍋爐、循環防腐水泵，集氣罐，膨脹水箱，模擬窗，玻璃散熱器，水平式單管順流式系統，水平式單管跨越式系統，垂直式單管順流式系統，垂直式單管跨越式系統，雙管系統組成
二、特點
1.實訓模組采用18個玻璃暖氣包，5種采暖方式模擬多種形式熱水采暖系統工作過程及其連接方式。
2.實訓模組通過設備安裝到網孔板組成一個子系統，孔板采用簡單、堅固、美觀的固定方式，方便模塊更換,每個設備配有底座和工程接線端子，實訓時通過接線端子把各設備連接起了，與智能化工程一致。
三、產品內容
1.了解采暖系統組成及各部件的作用
2.了解常見的熱水采暖系統形式及其系統連接方式。
3.了解各種連接方式的原理圖及特點
4.模擬多種形式熱水采暖系統工作過程及其連接方式
設備參數
工作電壓：單相三線220V±5% 50Hz
整機容量：＜1000W
外形尺寸：3300×400×2200mm
安全保護：具有漏電自動保護裝置和接地保護
四、產品配置：
|
序號 |
名稱 |
參數/規格 |
數量 |
單位 |
|
1 |
熱鍋爐 |
加熱元件采用性能穩定的陶瓷加熱管，先進的水電分離結構，安全性能與使用壽命都得到了充分的提高，并且方便檢修，可在不放水的情況下更換電熱管。
中文液晶顯示屏，數字顯示溫度、控制溫度、超溫保護和故障報警等自動控制功能。 |
1 |
臺 |
|
2 |
循環防腐水泵 |
離心泵
金屬外殼內襯氟塑料
額定功率：1.5kw
額定電壓：220V
流量：4m3/h |
1 |
臺 |
|
3 |
集氣罐 |
立式、流速≦0.05m/s、儲存氣體，緩沖，使供氣更加穩定，減少空壓機的頻繁啟動 |
1 |
個 |
|
4 |
膨脹水箱 |
穩定系統壓力；
排除在加熱過程所釋放出來的空氣；
吸納系統水溫升高時熱膨脹而多出的水量 |
1 |
個 |
|
5 |
模擬窗 |
寬10cm、高20cm |
|
套 |
|
6 |
玻璃散熱器 |
國產 |
1 |
套 |
|
