SBDLZ-780GA高級維修電工及技師技能實訓考核裝置
一、概述
高級維修電工及技師技能實訓考核裝置是根據《維修電工（高級）》（中國勞動社會保障出版社出版）培訓教材中關于電子技術，微電機控制技術，電力電子與自動控制部分的技能培訓要求，吸收國內同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，對原電力電子及電氣控制實驗裝置在外形、功能上進行優化組合，增加了故障的設置與排除功能（每個故障點都有測試孔引出），精心研制而成。
它不僅涵蓋了各職業院校、高級技校所開設的《電子技術》，《電力電子技術》、《直流調速系統》、《交流調速系統》、《電力拖動自動控制系統》《維特電機及系統》等專業課程所要求的主要實驗項目，還可以用于對從業人員進行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。提供相應的3D仿真實驗軟件，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。

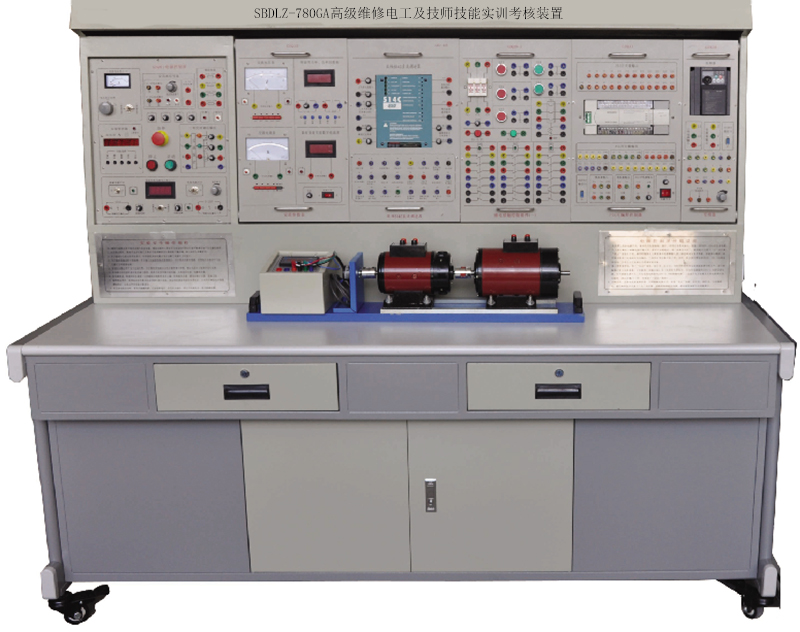

（圖片僅供參考，具體以實物配置為準）
二、特點
1、綜合性強 本裝置綜合了目前國內各類學校電子技術，電力電子、半導體變流、交直流調速電機控制理論等幾個方面的技能培訓項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強 控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
三、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：187.3×72.5×162.2 cm3
四、裝置的基本裝備
1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1）交流電源：三相交流電源 220V 1.5A電流（帶有過流保護措施）
三相交流電源 380 （具有輸出短路保護）
（2）高壓直流電源
勵磁電源：220V（0.5A），具有輸出短路保護。
（3）指針式儀表：
交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;
（4）數字式儀表
1）真有效值交流數字電壓表一只：測量范圍0～500V,量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；
2）真有效值交流數字電壓表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能，為交流調速系統提供電流指示；
3）直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
4）直流數字毫安表一只：測量范圍為0～2000mA，分20 mA、200 mA、2000 mA三檔，直鍵開關切換，三位半數顯，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
（5）人身安全保護體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
（6）實驗管理器
具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
(7)故障設置箱：可設置40個故障點，并可對其進行排故功能。
（8）控制屏其它設施
控制屏正面大凹槽內，設有兩根不銹鋼管，可掛置實驗部件控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。
2、DK02實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03－1固定電機導軌、測速系統及智能在線可編程數顯轉速表
4、DQ29-2可調電阻器（每組900Ω×2/0.41A）和一只轉換開關
5、DK03-1晶閘管主電路
提供6只5A/1000V的晶閘管，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。
6、DK04-1 三相晶閘管觸發電路
提供三相觸發電路、功放電路等，與"DK03-1"配套使用。
7、DK05晶閘管觸發電路實驗
提供單結晶體管觸發電路、鋸齒波同步移相觸發電路、及西門子TCA785集成觸發電路。
8、DK06電機調速控制實驗（Ⅰ）
提供以下模塊：給定器（G），帶數顯、調節器Ⅰ、速變換器（FBS）、調節器Ⅱ、反號器（AR）、電流變換器（FBC）、轉速度（ASR）、電壓隔離器（TVD）。其中調節器I和調節器II的比例增益由電位器調節。
9、DK07直流斬波電路
主要由斬波器觸發電路及斬波主電路兩大部分組成。
10、DK11單相調壓與可調負載
提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
11、DK29 功率表及單相變壓器
提供一只功率表和一只單相變壓器。
12、DK12變壓器實驗
提供三相芯式變壓器一個和一組三相不控整流電路。
13、GDK28 變頻器調速控制實訓組件（三菱D720,0.4KW）1臺，有bop操作板及1K調速電位器，接線端子引出到面板。
14、電子技術實訓組件（一）
提供鋸齒波發生器、RC正弦波振蕩器、正弦波方波鋸齒波發生器、電壓頻率轉換器、集成功率放大器、步進電機與環行分配器等實訓模塊。
15、電子技術實訓組件（二）
提供可逆計數譯碼器、十位邏輯電平、簡易數字式頻率計、單脈沖控制移位寄存器、數碼管顯示等實訓模塊。
16、電子技術實訓組件（三）
提供多種運算放大器、有源濾波器、電壓比較器、A/D轉換、D/A轉換、555時基電路、集成三端穩壓電路等實訓模塊。
17、電子技術實訓電源組件
提供電子技術實訓用的電源（±5V、±12V、±15V直流電源）、單次脈沖源、函數信號發生器、數字頻率計以及萬用表等。
18、DQ07-1直流發電機
19、DQ19直流并（他）勵電動機（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
20、DQ10三相鼠籠式異步電動機（ AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A絕緣等級E）
21、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）
22、DQ12線繞式異步電動機轉子專用箱：提供0、2、5、15、35歐五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
23、SBBJ-1步進電機控制箱及步進電機實訓部件
24、SBBLDCM-1直流流無刷電機控制箱及直流無刷電機
25、SBJLSF-1交流伺服電機實訓裝置
26、SBZJ-1自整角機實訓裝置
27、GZKH-1 提供故障考核實訓箱1只，支持單機考核或多機考核。
28、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
29、電工電子電拖及自動控制技能鑒定3D動畫模擬實驗1套
模塊分為電工基礎、照明電路、儀器儀表、低壓電器元件、電機變壓器，電機拖動、電子器件、電子技術、機床電路（工廠電氣控制）、PLC控制等100多個實驗內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。
五、本裝置能開設的實驗項目（所列器材全部配置時）
(一)電子技術
1.鋸齒波發生器
2.RC正弦波振蕩器
3.正弦波 方波 鋸齒波發生器
4.電壓頻率轉換器
5.集成功率放大器
6.步進電機環形分配器
7.可逆計數譯碼顯示電路
8.數字定時器
9.數字式頻率計
10.單脈沖控制移位寄存器
11.運算放大器（比例、加法、減法、積分）
12.電壓比較器
13.有源濾波器
14.集成三端穩壓塊的應用
15.D/A 轉換實訓
16.A/D 轉換實訓
17.555組成的單穩態觸發器
18.555組成的多諧振蕩器
(二)電力電子變流技術
1.單結晶體管觸發電路
2.鋸齒波同步移相觸發電路
3.西門子TCA785集成觸發電路
4.單相半波可控整流電路
5.單相橋式半控整流電路
6.單相橋式全控整流電路
7.三相半波可控整流電路
8.三相橋式半控整流電路
9.三相橋式全控整流電路
10.單相交流調壓電路
11.三相交流調壓電路
12.直流斬波電路）
(三)電機與拖動
1.單相變壓器的設計，單相變壓器的空載、短路
2.三相芯式變壓器同名端的判別及Y/Y-12，△/Y-1聯接組別
3.直流電動機的機械特性及回饋制動
4.交流電動機的機械特性及回饋制動
5.自整角機
6.步進電機
7.直流無刷電機
8.交流伺服電動機
(四)自動控制
1.晶閘管直流調速系統各主要單元的調試
2.單閉環不可逆直流調速系統
3.電壓、電流雙閉環不可逆直流調速系統
4.轉速、電流雙閉環不可逆直流調速系統
5.帶電流截止的轉速單閉環不可逆直流調速系統
6.轉速、電流雙閉環三相異步電機調壓調速系統
7.轉速、電流雙閉環三相異步電動機串級調速系統
（五）變頻調速
1.變頻器功能參數設置與操作
2.變頻器的外部端子點動控制及多段速度控制
3.頻率跳變
4.瞬間停電參數設定及再啟動運行參數
5.外部電流/電壓調速
六、本裝置可設置的部分故障內容
1．可控硅觸發脈沖的丟失
2．整流橋熔斷絲故障
3．觸發電路同步信號的故障
4．觸發電路的觸發脈沖調節失效
5．速度調節器積分電容短路
6．速度調節器輸出斷路
7．轉速變換輸出斷路
8．電流調節器積分電容短路
9．電流調節器輸出斷路
10．電壓隔離器輸出斷路
11．反號器輸工作不正常
本裝置最多可設置40個獨立的故障點，每個實訓項目可通過多種故障的組合，可設置更多的故障。
七、高級維修電工及技師技能實訓考核裝置配置清單：
序號 | 名 稱 | 數量 |
1 | 電源控制屏 | 1件 |
2 | 實驗桌 | 1張 |
3 | 固定電機導軌、測速系統及智能數顯轉速表 | 1件 |
4 | 三相可調電阻（每組900Ω*2/0.41A） | 1件 |
5 | 晶閘管主電路 | 1件 |
6 | 三相晶閘管觸發電路 | 1件 |
7 | 單相晶閘管觸發電路 | 1件 |
8 | 電機調速控制實驗（Ⅰ） | 1件 |
9 | 直流斬波電路 | 1件 |
10 | 單相調壓與可調負載 | 1件 |
11 | 功率表及單相變壓器 | 1件 |
12 | 變壓器實驗部件 | 1件 |
13 | 三相異步電機變頻調速系統控制（三菱D720-0.4KW） | 1件 |
14 | 電子技術實訓組件（一） | 1件 |
15 | 電子技術實訓組件（二） | 1件 |
16 | 電子技術實訓組件（三） | 1件 |
17 | 電子技術實訓電源組件 | 1件 |
18 | 直流發電機 | 1臺 |
19 | 直流并勵電動機 | 1臺 |
20 | 三相鼠籠式異步電動機 | 1臺 |
21 | 三相線繞式異步電動機 | 1臺 |
22 | 線繞式異步電動機轉子專用箱 | 1件 |
23 | 步進電機控制器及步進電機實訓部件 | 1套 |
26 | 高壓直流無刷電機及無刷電機控制系統 | 1套 |
27 | 交流伺服電機實訓裝置 | 1套 |
28 | 自整角機實訓裝置 | 1套 |
29 | 高可靠護套結構手槍插實驗連接線及配件 | 1套 |
30 | GZKH-1 智能故障考核實驗箱 | 1套 |
31 | 電工電子電拖及自動控制技能鑒定3D動畫模擬實驗光盤（正版軟件） | 1套 |
