SBDG-158A電工技術實訓平臺、電工實訓考核裝置
一、產品概述：
1. 電工技術實訓平臺、電工實訓考核裝置采用開放性設計理念，包含了PLC控制技術、變頻調速技術、人機界面技術、電氣控制等考核內容。培養具有實踐能力、創新能力的高素質技術技能專門人才。
2.配套完善的安全保護、接地保護，當發生安全隱患時，自動斷開設備電源，發生聲光報警提示。具有漏電、過壓、過流等保護功能，符合開放性設備和技能鑒定設備的需要。

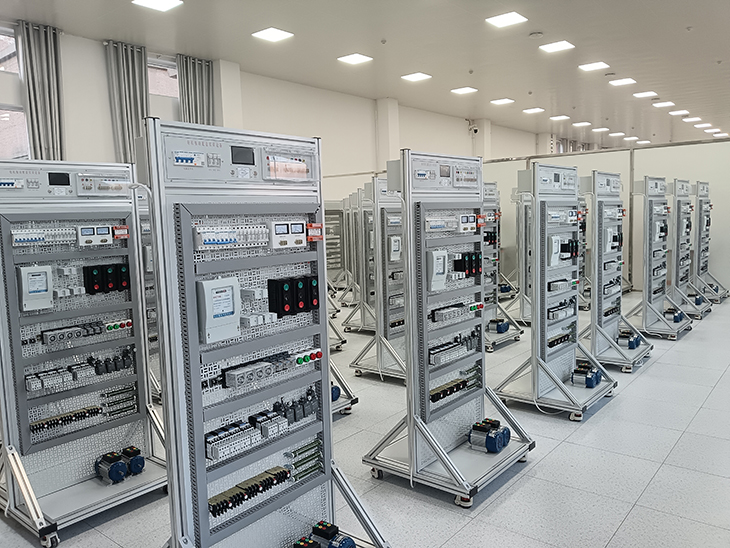

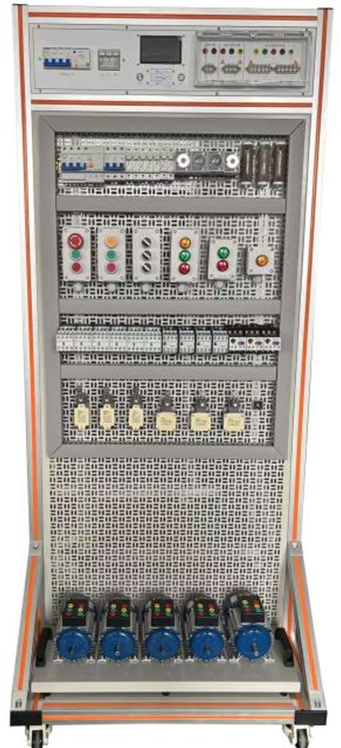

參考圖以實物為準
二、技術性能：
1.輸入電源：三相五線AC380V±10% 50Hz
2.裝置容量：＜1、5kVA
3.外形尺寸：1000mm×720mm×1800mm
4.安全保護：具有漏電保護功能，安全性符合相關國家標準
三、設備配置及功能
1.實訓平臺
（1）整體結構由型材搭建而成，網孔板采用鋼制材料、網孔形狀為長方形、厚度為2mm、配套有金屬框架及線槽等。
（2）交流電源：提供三相五線線電壓380V和相電壓AC220V電源，引出到面板L1、L2、L3、N、PE：電源先經過面板4P漏電保護器和3P熔斷器。電源輸入和電源輸出由黃、綠、紅指示燈指示；面板提供五孔插座一只。電源帶有漏電、短路等安全保護。
2.網孔板
采用鋼制材料，網孔形狀為長方形，厚度為2mm，網孔版要求雙面設計。
3.配電模塊及套件
三相電子式有功電度表1只,3極32A熔斷器式隔離器1套,3P+N 10A漏電保護器1只,3P+N 16A漏電保護器1只,1P+N 20A漏電保護器1只,3P 32A斷路器1只,3P 25A斷路器1只,導軌1條，220V指示燈紅、綠、黃各1只，接線端子排7節/條，300mm×150mm×400mm配電箱箱體1個。
4.照明模塊及套件
1P+N 25A漏電保護器1只,1P+N 16A漏電保護器2只,1P+N 32A漏電保護器2只,2P 32A斷路器1只,1P 10A斷路器1只,1P 6A斷路器1只,PZ30-15配電箱1只,日光燈組件1套，螺口節能燈2只，86型雙雙聯開關2個，多聯開關2個，雙聯開關2個，單聯開關2個，五孔插座1個，孔插座帶開關1個，三孔插座1個，聲光控自動開關1個，觸摸開關1個，M4×20螺絲50個。
5.電氣實操模塊
由以下元件組成：小型斷路器1個，保險絲座1只，直插式保險座2只，熔斷器5只，交流接觸器3只，接觸器輔助觸頭3只，熱過載繼電器3只，熱過載繼電器基座3只，時間繼電器2只，中間繼電器3只，2孔開關按鈕盒1只，3孔開關按鈕盒1只，行程開關4只，線槽2米，接線端子排5條，C形導軌1根。
6.電機模塊
（1）三相交流異步電動機：YS5024(Y-△)
（2）三相交流異步電動機：YS5024(Y-△)帶離心開關
（3）三相交流異步電動機（雙速）YS502/4雙速電機
（4）它勵直流電動機：DC110V/50W
四、實訓項目
1.電表箱的安裝
2.配電箱的安裝
3.日光燈的安裝
4.白熾燈的安裝
6.節能燈的安裝
7.PVC管的處理與布置
8.PVC管的穿線
9.開關與插座的安裝
10.分線盒的安裝
11.線路分配設計
12.施工規范的學習與訓練
13.安全施工要求學習與訓練
14.兩地控制一盞燈
15.線槽布線施工訓練
16.隱蔽工程施工訓練
17.隔離開關的安裝
18.配電線路的接線實訓
19.金屬橋架的組合與安裝實訓
20.塑料線槽的敷設實訓
21.電氣控制箱的安裝
22.電氣控制電路安裝實訓
23.三相異步電動機直接起動、停車的控制電路連接
24.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接
25.按鈕連鎖的三相交流異步電動機正、反轉控制電路的連接
26.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接
27.三相交流異步電動機Y-△（手動切換）啟動控制電路的連接
28.三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接
29.定子繞組串聯電阻啟動控制電路的連接
30.三相交流異步電動機能耗制動控制電路的連接
31.三相交流異步電動機反接制動控制電路的連接
32.多臺（3臺及以下）電動機的順序控制電路的連接
五、電工技術實訓平臺配套工具：
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） |
1 | 尖嘴鉗 | 6寸 | 把 | 1 |
|
2 | 剝線鉗 |
| 把 | 1 |
|
3 | 壓線鉗 | HS-30J | 把 | 1 | 壓冷壓端子 |
4 | 壓線鉗 | HS-06WF | 把 | 1 | 壓插針 |
5 | 鋼絲鉗 | 6寸160mm | 把 | 1 |
|
6 | 一字螺絲刀 | 3寸 | 把 | 1 |
|
7 | 十字螺絲刀 | 3寸 | 把 | 1 |
|
8 | 一字螺絲刀 | 2×75 | 把 | 1 |
|
9 | 十字螺絲刀 | 2×75 | 把 | 1 |
|
10 | 測電筆 | 180mm | 把 | 1 |
|
11 | 數字萬用表 | UT33A+ | 只 | 1 |
|
12 | 鋼卷尺 | 3m | 只 | 1 |
|
13 | 活動扳手 | 6寸 | 把 | 1 |
|
14 | 六角扳手 |
| 套 | 1 | 7件套 |
15 | 彈簧彎管器 | Φ16 | 根 | 1 |
|
六、耗材
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） |
1 | PVC線管 | Φ16 A型 | 根 | 2 | 3米 |
2 | PVC壁疏 | Φ16 | 只 | 10 |
|
3 | U型平頭管卡 | Φ16 | 只 | 10 |
|
4 | PVC平線槽 | 20×10 A型 | 根 | 2 | 2米/根或3米/根 |
5 | PVC線槽終端頭 | 20×10 | 只 | 2 |
|
6 | 行線槽 | 25×30 | 根 | 2 | 2米/根 |
7 | 絕緣導線 | 紅色RV1、5 mm2 | 盤 | 1 |
|
雙色RV1、5 mm2 | 盤 | 1 |
|
雙色RV2、5 mm2 | 盤 | 1 |
|
黑色RV0、75 mm2 | 盤 | 1 |
|
藍色RV0、75 mm2 | 盤 | 1 |
|
BV1、5 mm2 | 盤 | 5 | 黃、綠、紅、藍、雙色各1盤 |
10 | 明裝底盒 | 86型 | 只 | 8 | 86×86×30 |
86加深型 | 只 | 2 | 86×86×40 |
11 | U型絕緣端子 | SVΦ1、25—4 | 只 | 1000 |
|
SVΦ2—5L | 只 | 1000 |
|
12 | O型絕緣端子 | RVΦ2—5 | 只 | 1000 |
|
13 | 管形絕緣端子 | TE1008 | 只 | 1000 |
|
TE1008/雙線插針 | 只 | 1000 |
|
14 | 纏繞帶 | Φ10 | 包 | 1 |
|
15 | 扎帶 | 3×100mm | 包 | 1 |
|
16 | 號碼管 | Φ3、5 | 卷 | 1 | 號碼機用 |
17 | 螺絲（帶帽） | M4*20 | 套 | 4 | （安裝變頻器用） |
18 | 接地排 | 5位 110×15 | 條 | 4 | 專用（外接地干線） |
19 | 塑料絕緣膠布 | 黑色 | 卷 | 1 |
|
