SB-207B電機拖動配盤實訓設備
電機拖動配盤實訓設備可以滿足電氣類、機電類對于電機與拖動類實驗教學需要，通過在本實驗裝置中的技能訓練，能在深入理解專業知識的同時，培養學生的實踐技能。
電機拖動配盤實訓設備主要承擔自動化專業學生《電機與拖動》、《低壓電器控制》等專業課程的一體化教學任務。主要設備有接線型單/三相交流電機控制設備，接線型儀表和照明電路。主要實驗項目有，三相交流異步電動機啟停控制、三相交流異步電動機正反控制、三相交流異步電動機星三轉換控制、三相交流異步電動機能耗制動、三相交流異步電動機反接制動等。
其中每一套由1套低壓電器元件，1臺網孔實訓屏，1組電源控制屏組成。

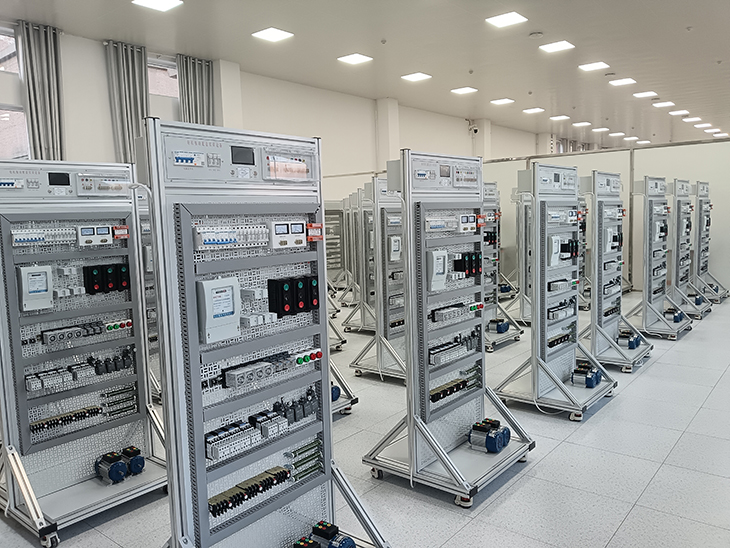

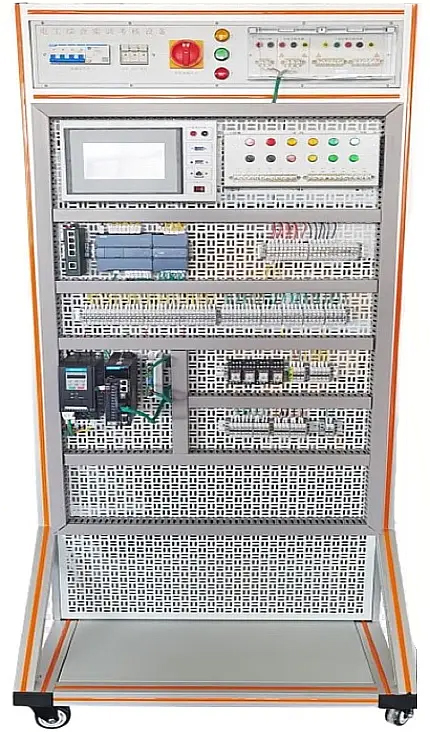

參考圖片
具體要求如下：
1）低壓電器元件：
大功率電阻，橋堆，二極管，三相異步電機，實驗用雙速電機，自攻螺絲，塑料卡子，熱繼電器，接線端子，1P熔斷器，3P熔斷器，6A熔芯，2A熔芯，時間繼電器（帶底座）通電延時，時間繼電器（帶底座）斷電延時，卡槽式指示燈，中間繼電器（帶底座），接觸器，輔助觸頭，按鈕，行程開關，電流互感器，轉換開關，電壓表，電流表，3P斷路器，1P斷路器，控制變壓器，電能表（三相四線）。
2）網孔實訓屏：
外形尺寸長*寬*高：700mm×500mm×1700mm。
3）電源控制屏：
電源控制屏輸入電源：電壓AC380V，電流5A，1組。
1 、通用技術要求
提供設備的設計、材料、制造工藝、質量控制和產品檢查驗收等均符合以下國家現行規范和標準，以及相關企業標準：LD/T81.2-2006 維修電工職業技能實訓和認定設備技術規范
國家維修電工職業資格標準
以上標準規范包括但不限于此，當上述標準、規范與規定發生矛盾時，按要求嚴者執行，供應商在正式制造之前，如有標準更新，供應商應按最新標準執行。
2 、對產品功能、接口的技術要求
2.1 低壓電器元件參數以及數量要求
序號 | 設備名稱 | 數量 | 單位 | 型號/技術要求 |
1 | 電阻 | 3 | 個 | 75Ω/75W電阻 |
2 | 橋堆 | 2 | 個 | 20A |
3 | 二極管 | 4 | 個 | 5408二極管 |
4 | 三相異步電機 | 1 | 臺 | 380V（Y/△）180W |
5 | 實驗用雙速電機 | 1 | 臺 | 380V（Y/△）180W |
6 | 自攻螺絲 | 40 | 個 | M4*20 |
7 | 塑料卡子 | 40 | 個 | 電工網孔板卡扣，40個 |
8 | 熱繼電器 | 5 | 只 | JR36-20/7.2A |
9 | 接線端子 | 4 | 只 | TB 1512 |
10 | 1P熔斷器 | 3 | 個 | RT18-32X/1P |
11 | 3P熔斷器 | 2 | 個 | RT18-32X/3P |
12 | 6A熔芯 | 6 | 個 | RT14-10*38-6A |
13 | 2A熔芯 | 3 | 個 | RT14-10*38-2A |
14 | 時間繼電器（帶底座）通電延時 | 2 | 個 | AC220V |
15 | 時間繼電器（帶底座）斷電延時 | 2 | 個 | AC220V |
16 | 卡槽式指示燈 | 4 | 個 | 紅色2個，綠色2個 |
17 | 中間繼電器（帶底座） | 4 | 個 | HH54P/AC220V |
18 | 接觸器 | 6 | 個 | CJX2-0901/AC220V |
19 | 輔助觸頭 | 6 | 個 | F4-22 |
20 | 按鈕 | 3 | 個 | LA4-3H（紅、綠、黑） |
21 | 行程開關 | 3 | 個 | JLXK1-311 |
22 | 電流互感器 | 3 | 個 | 100/5A |
23 | 轉換開關 | 2 | 個 | LX9-222 |
24 | 電壓表 | 1 | 個 | 400V |
25 | 電流表 | 1 | 個 | 5A |
26 | 3P斷路器 | 2 | 個 | 32A |
27 | 1P斷路器 | 2 | 個 | 16A |
28 | 控制變壓器 | 2 | 個 | 原邊AC220V,副邊AC110V、26V、6.3V |
29 | 電能表（三相四線） | 1 | 個 | 1.5（6）A |
2.2 網孔實訓屏技術要求
1）材質要求
底盤應采用鋼鋁結構，可放置電機；框架應采用工業鋁型材結構；萬能網孔板應采用鑲嵌鋁型結構；
2）安裝要求
底部應裝有4只萬向輪，帶自鎖功能。
3）尺寸要求
長*寬*高：700mm×500mm×1700mm
2.3 電源控制屏技術要求
電源控制屏應安裝至網孔實訓屏上端，為電機拖動配盤實訓設備提供各種電源，具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功；應有兩組交流電源輸出；AC380V、AC220V，應采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線；電源輸出區域應有透明安全防護罩，防護罩開合角度大于110度，出線孔應為拱門型設計。
2.4 接口的技術要求
應配備不少于2m的電源引出線（不包含由設備頂部至下端部分），并配有相應插頭以及插座。
2.5 電機拖動配盤實訓設備可開展的項目要求
電機拖動配盤實訓設備可開展但不限于以下項目：
序號 | 項目名稱 |
1 | 起動停止控制電路； |
2 | 異步電動機點動控制電路； |
3 | 異步電動機兩地控制電路； |
4 | 異步電動機聯鎖正反轉控制電路； |
5 | 雙重聯鎖正反轉控制電路 |
6 | 自動順序起動控制； |
7 | 手動順序起動控制； |
8 | 異步電動機星、三角控制電路； |
9 | 異步電動機能耗控制電； |
10 | 異步電動機反接制動控制電路； |
11 | 自動往返控制電路； |
12 | 正反轉點動、起動控制電路； |
13 | 帶有點動的自動往返控制電路； |
14 | 異步電動機自鎖控制電路； |
15 | 異步電動機單向點動、起動控制電路； |
16 | 電阻降壓起動控制電路。 |
