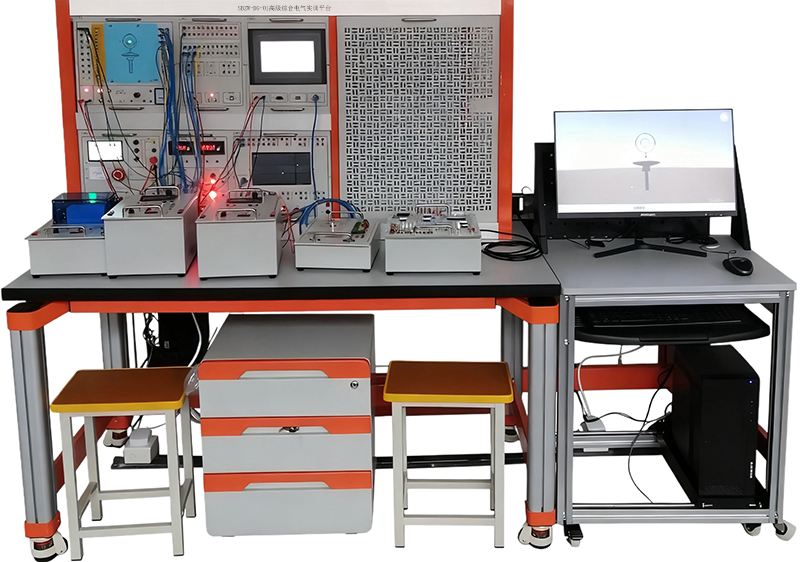

SBPLC-021K型匯川PLC可編程控制器綜合實訓裝置
一、產品概述
匯川可編程控制器綜合實訓裝置，適合職業院校學生：如高職院校、職業學校中機電設備安裝與維修、機電技術應用、電氣運行與控制等專業的學生。通過使用該實訓裝置，學生可以進行《可編程控制器技術》《電氣及PLC控制技術》等課程的實踐操作。它能幫助學生掌握PLC的編程方法、指令系統、模擬量控制等知識，提升學生的動手能力和解決實際問題的能力，為未來從事相關職業打下堅實的基礎。
? 技工學校學員：技工學校的相關專業通常注重學生的實際操作技能培養，匯川可編程控制器綜合實訓裝置可以為學員提供PLC實操訓練的平臺，使他們能夠熟練掌握PLC技術，提高就業競爭力，更好地適應企業的實際需求。
? 職業培訓學校學員：職業培訓學校以培養實用型技能人才為目標，該實訓裝置適合用于各種PLC相關的培訓課程，幫助學員快速掌握PLC技術，滿足不同學員的學習需求，為他們進入職場或進一步提升技能提供支持。
? 職教中心和鑒定站：職教中心可以利用該裝置開展全面的PLC教學與實訓活動，而鑒定站則可將其用于各工種PLC實操、技能鑒定考核，確保考核的客觀性和準確性，為行業輸送合格的技能人才。
? 工業自動化領域的工程師和技術人員：對于有一定基礎的工程師和技術人員來說，該實訓裝置可以用于學習和研究匯川PLC的高級功能和應用，進行系統的調試和優化，以及開展一些創新性的項目實踐，提升自身的技術水平和創新能力。
二、特點
1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術參數
1）輸入電源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作環境：溫度-10℃～+40℃ 相對濕度＜85％（25℃） 海拔＜4000m；
4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；
5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控制系統。
四、設備組成要求：
本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。
4、學生凳：
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
五、實訓項目
1.變頻器直控傳送帶運行系統
2.傳送帶雙向變頻自動往返控制系統
3.變頻器多段速精密調速運行工程
4.變頻器實現無極調速應用
5.PLC 數字量端子指令變頻調速系統集成
6.PLC 模擬量輸出模塊變頻調速精確控制
7.LED 陣列動態光效編程與交替控制實現
8.HMI-PLC-變頻器多級協同智能控制系統
9.HMI 人機交互式電機正反轉運行平臺
10.基于 HMI 的多路搶答器控制系統實現
11.HMI 實時時鐘顯示與時間信息管理系統
12.HMI 頁面邏輯控制電機正反轉交替運行
13.工業 HMI安全權限與多級賬戶管理系統
14.HMI 定時器參數設定與可視化監控界面
15.步進電機微距與精準位移控制系統
16.步進電機高精度原點回歸與校準系統
17.步進電機多軸定位與坐標運動控制實現
18.步進電機動態速度曲線規劃與控制應用
19.步進電機雙向運行與方向邏輯控制策略
20.基于步進電機的定長切割自動化系統
21.伺服電機精密點動與微調定位平臺
22.伺服電機高精度絕對原點復歸系統
23.伺服電機高精度多目標位置定位控制
24.伺服電機動態速度響應與調速性能測試
25.伺服電機雙向轉矩/速度控制模式應用
26.HMI-PLC-伺服系統集成化運動控制平臺
27.PLC-HMI-變頻器通信聯動控制系統
28.生物環境模擬與智能溫控系統
29.智慧農業溫室環境監測與調控平臺
30.氣壓伺服系統與恒壓閉環控制實驗裝置
31.恒溫恒濕環境模擬與智能工廠調控系統
32.基于光電傳感的多色物體識別與分選系統
33.智能傳送帶多品類分揀系統
34.料倉智能識別與自動化物料分揀工作站
35.物料分揀系統手動/自動模式切換與調試
六、模塊及器材配置清單
序號 | 部件名稱 | 功能及技術參數 | 數量 |
1 | 三相交流電源 | （1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 （2）實驗室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 | 1套 |
2 | 低壓交直流電源 | 提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。 | 1套 |
3 | 匯川PLC | H5U-1614MTD-A8 | 1套 |
4 | 模擬量輸入 | GL10-4AD | 1套 |
5 | 模擬量輸出 | GL10-4DA | 1套 |
6 | 北京昆侖通態觸摸屏 | TPC7032KT | 1套 |
7 | 匯川伺服 | 伺服電機MS1H1-40B30CB-T331Z 伺服驅動器SV630PS2R8I | 1套 |
8 | 匯川變頻器 | MD290T1.5G/2.2PB(1.5KW/2.2KW) | 1套 |
9 | 步進電機套裝 | A款帶驅動器 | 1套 |
10 | 自動化分揀生產線 | 套餐一 生產線含輸送單元分揀單元供料單元 | 1套 |
11 | 電腦 | 【510s尊享版】i5-14400/32G DDR5/1TB SSD/有線鍵鼠/集顯/Win11 單主機 | 1套 |
12 | 顯示器 | 21.45英寸 顯示器(L2255) | 自備 |
13 | 實訓平臺 | 長0.9m寬1.5m 高1.8m | 自備 |
14 | 電腦桌 | 【后置單桌】長80*寬60*高74 | 1套 |
15 | 空氣開關2P | 2P 20A | 2套 |
16 | 漏電保護器2P | 2P 20A | 2套 |
17 | 斷路器 | 4P | 1套 |
18 | 漏電保護器 | 漏電保護器 3P | 3套 |
19 | 時間繼電器 | JSZ3A-B DC24V帶底座 | 2套 |
20 | 中間繼電器 | CDZ9-53PL(11腳)帶底座 | 15套 |
21 | 交流接觸器 | NC1-0910 | 5套 |
22 | 輔助觸頭組 | F4-22 | 5套 |
23 | 熱繼電器 | JRS2-63/F 6.3-10A | 1套 |
24 | 復合按鈕 | 1開1閉 | 4套 |
25 | 復合按鈕 | 1開1閉 | 2套 |
26 | 旋鈕 | 2常開 | 3套 |
27 | 急停開關 | 1常閉 | 2套 |
28 | 三相鼠籠式異步電動機 | JW6314 | 1套 |
29 | 端子排 | CMK420橘色100只 | 2套 |
30 | 固定端子排 | 固定件5只 | 6套 |
31 | 插排 | 黑色P108E 五孔*8 3米 | 1套 |
32 | 開關電源 | CDKG-S75-24V | 4套 |
33 | 伺服絲桿機構 | 綠色適配西門子V90 50-100w | 1套 |
34 | 小螺絲刀 | 工業加強款S2螺絲刀Ф3x75mm【十字一字】 | 1套 |
35 | 大螺絲刀 | 工業加強款S2螺絲刀Ф5*125mm【十字一字】 | 1套 |
36 | 尖嘴鉗 | (精工款】8寸尖嘴鉗(省力30%) | 1套 |
37 | 斜嘴鉗 | 【強力款】6寸斜嘴鉗【省力50%】 | 1套 |
38 | 剝線鉗 | 多功能剝線鉗 | 1套 |
39 | 可調行程開關 | LXK3-20S/T | 2套 |
40 | 萬向行程開關 | JLXK1-511 | 2套 |
41 | 對射光電開關 | M12激光(E3F-20P1/20L)PNP常開 | 4套 |
42 | 接近開關 | [非埋入式 感應4mm]常開 三線PNP | 2套 |
43 | 接近開關支架 | 【12mm】金屬安裝支架 | 2套 |
44 | 濕度傳感器 | 短殼|4-20mA|濕度精度士3% KS-SHT13B | 1套 |
45 | 壓力變送器 | 0~10kPa | 1套 |
46 | 壓力表轉換接頭 | 內M20*1.5轉外中8 PCF8-M20*1.5 | 1套 |
47 | 編碼器 | 600脈沖 | 1套 |
48 | 信號發生器 | SG-002可充電 | 1套 |
49 | 溫度傳感器 | PT100 200mm 1.5米 | 1套 |
50 | 溫度變送器 | 0-200°C(4-20mA) (不準包退)精度0.2 精度0.1 | 1套 |
51 | 熔斷器 | RT28N-32X 1P底座 | 11套 |
52 | 熔體 | RT28-32 20A 10只裝 | 2套 |
53 | 綠色指示燈 | 綠色 普通 信號燈 | 4套 |
54 | 紅色指示燈 | 紅色 普通 信號燈 | 3套 |
55 | 黃色指示燈 | 黃色 普通 信號燈 | 3套 |
56 | 普通散熱型 | TL-SG1008D | 1套 |
57 | 遠程以太網分布式I/O |
| 1套 |
58 | 氣管 | 透明 | 1套 |
59 | 電流信號隔離器 |
| 1套 |
60 | 電壓信號隔離器 |
| 1套 |
61 | T型接頭 | 三通 | 5套 |
62 | 直通接頭 | APU8 | 5套 |
63 | 按鈕盒 | 21孔三排 | 1套 |
64 | 網線鉗 | 網線鉗+測線儀+刀片+小黃刀 | 1套 |
65 | 水晶頭 | 真黃銅+3U鍍金【超五類千兆-工程款】100顆 | 1套 |
66 | 網線 | 超五類無氧銅(符合過檢標準)灰色 | 1套 |
67 | 導線 | 國標2.5平方紅色100米 | 1套 |
68 | 導線 | 國標2.5平方黃色100米 | 1套 |
69 | 導線 | 國標2.5平方綠色100米 | 1套 |
70 | 導線 | 國標1.5平方地線100米 | 1套 |
71 | 導線 | 國標1平方紅色100米 | 1套 |
72 | 導線 | 國標1平方藍色100米 | 1套 |
73 | 導軌 | 國標 厚0.9 長度1米 | 10套 |
74 | 配套教學資源 |
| 1套 |
