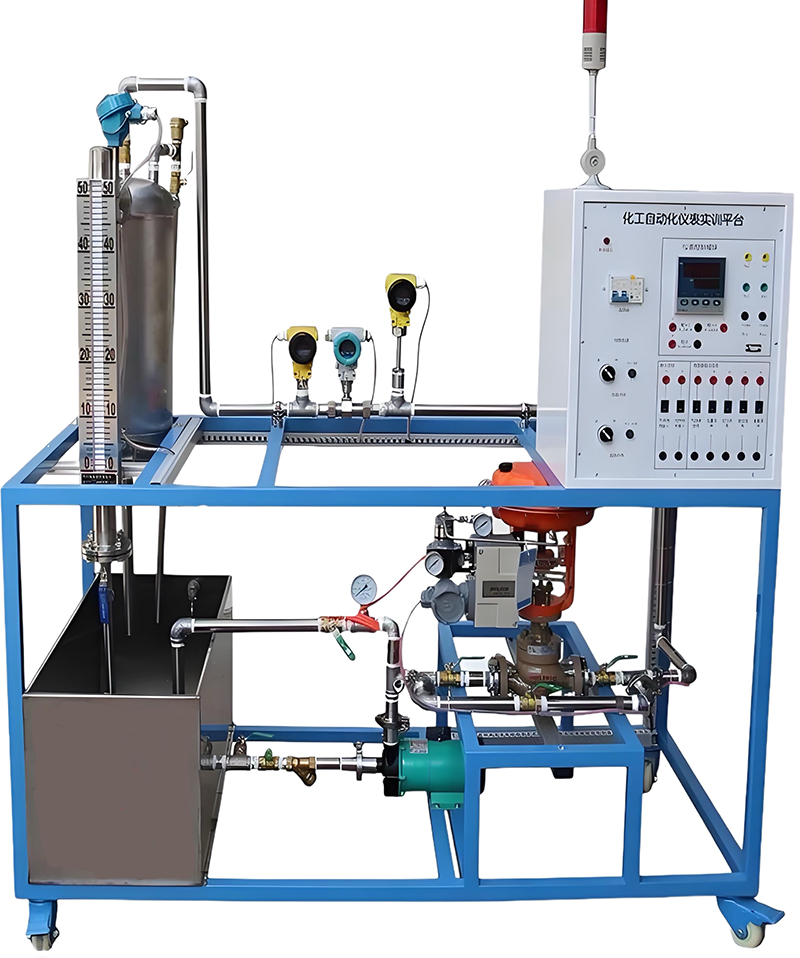

SBPCS-1C型化工自動化儀表實訓平臺
一、概述
1、化工自動化儀表實訓平臺應具有典型化工和典型熱I自動化儀表相結合的特點，與工廠過程控制及熱工自動化儀表自動化控制的結合，貼進現場模式。
2、傳感器的二次測量儀表使用航空電纜連接，方便在現場進行各項操作。
3、可實現對電力行業的各種儀表以及常用熱工參數的檢測、測量，并且進行相關的校驗，對儀表有更深入的認識。
4、對象所有部件均為不銹鋼材料，各器件的配置均要求開放性好。
5、化工自動化儀表實訓平臺實驗裝置是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
二、系統技術參數:
1.工作電源：單相三線 220V±5% 50Hz；
2. 整機容量 lt;5KVA
3.控制信號：電壓0～5V；電流4～20MA;
4.外形尺寸約：1520mm×730mm×800mm
三、化工自動化儀表實訓平臺配置清單
序號 | 名 稱 | 規格、參數 | 數量 |
1 | 實訓平臺 | 實訓對象臺架全部采用3030方鋼型材框架 | 1套 |
2 | 控制箱 | 化工自動化儀表實訓平臺提供實驗所需的單相AC220V電源，總電源由帶漏電保護的空氣開關控制，安全性符合國際標準。通過啟停控制按鈕，使強電系統的操作更為安全方便。 | 1套 |
3 | 控制對象 | 不銹鋼模擬鍋爐1套 由模擬鍋爐、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度干燒。
儲水箱裝置1套 其中儲水箱底部裝有出水閥，水箱需要更換水時，把出水閥打開將水直接排出。 | 1套 |
4 | 氣動薄膜調節閥 | 型式：直通單座球型閥；公稱通徑： 20mm ；公稱壓力：PN1.6MPa
材料：ZG230-450襯F46 ；工作溫度：-40～180℃ ；壓蓋型式：螺栓壓緊式；輸入電流4-20mADC | 1只 |
5 | 靜音空壓機 | 靜音無油小型空氣壓縮機，550W/8L/220V | 1臺 |
6 | 磁翻板液位傳感器 | 0.5米，輸出信號：4-20mADC； | 1套 |
7 | 單相磁力泵 | 無泄漏，低噪音，單相 220VAC，90W。聲音比較小，有利于實驗室保持安靜，工作的穩定性非常好。 | 1臺 |
8 | 溫控調壓模塊+散熱器 | 全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。 | 1套 |
9 | 加熱環 | 功率：1000W，220VAC。具有防干燒保護功能 | 1只 |
10 | 壓力變送器 | 選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）； | 1只 |
11 | Pt100溫度傳感器及溫度變送器 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。 | 1套 |
12 | 渦輪流量計及流量變送器 | （1）量程：0.7-7m3/h； （2）輸出信號：4-20mADC； （3）精度：0.5級。 | 1套 |
13 | 智能儀表控制系統 | AI 808P智能儀表 | 1臺 |
14 | 手閥 | DN20 | 6只 |
15 | 配有24v直流穩壓電源 | 提供直流24V電源 | 1只 |
16 | 護套自鎖連接導線及配件 | —— |
|
