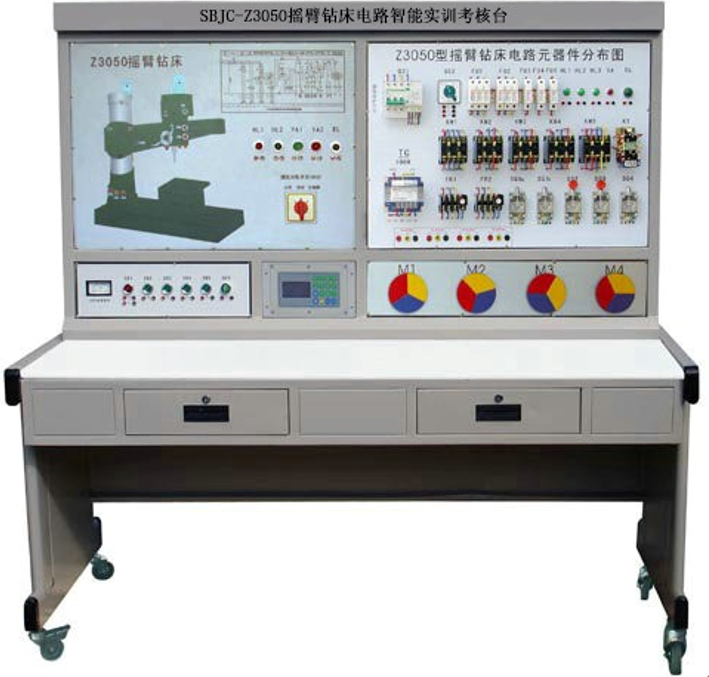

SBJC-Z3050搖臂鉆床電氣技能實訓考核裝置
搖臂鉆床電氣技能實訓考核裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。
一、實驗裝置的基本配置
1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）
2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4、故障開關箱：設有16個故障開關。
5、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除，完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜2KW
四、Z3050搖臂鉆床智能培訓考核鑒定設備配置：
序號 | 名稱 | 型號/規格 | 單位 | 數量 | 備注 |
1 | 電氣臺 | 1600×700×1500mm | 臺 | 1 |
|
2 | 空氣開關 | 12N DZ20Y-100/3330 | 只 | 1 |
|
|
| DZ47-60 10A 2P | 只 | 2 |
|
3 | 急停開關 | LAY3 | 只 | 1 |
|
4 | 按鈕 | LA19-11 | 只 | 7 | 紅2只、綠5只 |
5 | 主令開關 | LS2-2 | 只 | 1 |
|
6 | 萬能開關 | LW5D-16/3 | 只 | 1 |
|
7 | 熔斷器 | RT14-20 1P | 只 | 2 |
|
8 | 指示燈 | AD11-25/40 黃36V | 只 | 1 |
|
9 | 微電機 | 紅36V | 只 | 2 |
|
|
| 紅380V | 只 | 1 |
|
|
| 綠36V | 只 | 3 |
|
|
| 220V | 只 | 4 | 紅2只、綠黃各一只 |
|
| 6V 6轉 | 只 | 3 |
|
10 | 變壓器 | 150W380V/127V 36V | 只 | 1 |
|
11 | 時間繼電器 | 15W/220V 6V | 只 | 1 |
|
|
| JS7-2A 127V | 只 | 5 |
|
12 | 交流接觸器 | CJ20-10 127V | 只 | 5 |
|
13 | 行程開關 | LX19K-B | 只 | 2 |
|
14 | 熱繼電器 | JR36-20 0.35A | 只 | 2 |
|
15 | 微動開關 | KW7-2 | 只 | 6 |
|
16 | 繼電器 | HH53P AC127V | 只 | 6 |
|
17 | 線路板 | B2416 | 只 | 1 |
|
18 | 銅柄 |
| 只 | 3 |
|
19 | 電壓表 | 6L2 450V | 只 | 1 |
|
20 | 三相電機 | JW5014 帶接線排 | 只 | 4 |
|
五、實訓項目：
1、M4啟動后缺一相。
2、M1啟動后缺一相。
3、除冷卻泵電機可正常運轉外，其余電機及控制回路均失效。
4、搖臂上升時電機缺一相。
5、M3液壓松緊電機缺一相。
6、除照燈外，其它控制全部失效。
7、QF1不能吸合。
8、按搖臂上升時液壓松開無效，且KT1線圈不得電。
9、搖臂升降控制，液壓松緊控制，立柱與主軸箱控制失效。
10、液壓松開正常，搖臂上升失效。
11、搖臂下降控制、液壓松緊控制、立柱與主軸箱控制失效，KT1線圈能得電。
12、搖臂液壓松開失效；立柱和主軸箱的松開也失效。
13、液壓夾緊控制失效。
14、搖臂升降操作后，液壓夾緊失效、立柱與主軸箱控制失效。
15、搖臂升降操作后，液壓自動夾緊失效。
16、立柱和主軸箱的液壓松開和夾緊操作均失效。
