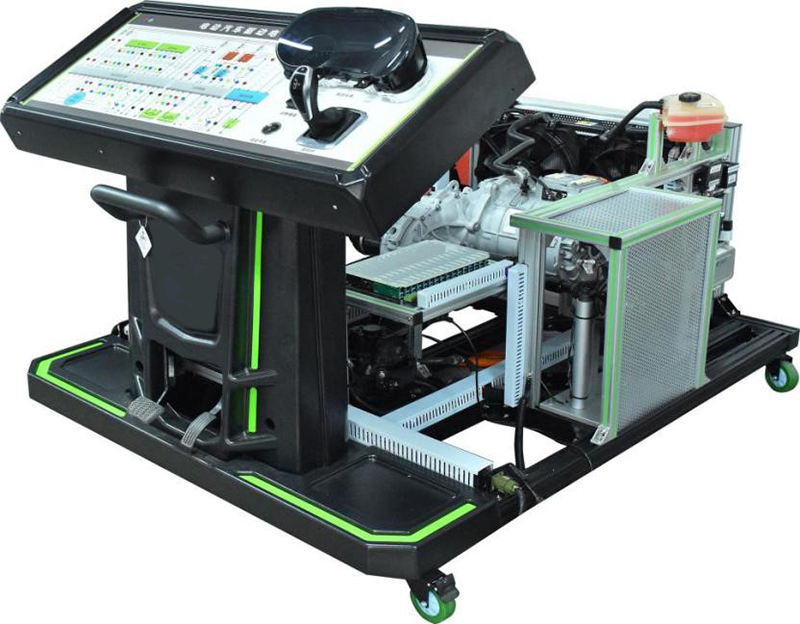

SBQC-10純電動汽車電驅動系統訓練臺
一、產品組成要求:
1、電機驅動傳動系統電子控制單元部分：網關控制器、高頻接受模塊、智能鑰匙控制器、檔位控制器、p檔控制器。
2、電機驅動系統電機部分：總功率為≥160kW、最大扭矩≥310N.m的永磁同步電機及旋轉變壓器、減速變速器、半軸及驅動輪。
3、制動系統：制動總泵、ESP電子控制單元、制動分泵等。
4、電機驅動系統傳感器部分：檔位傳感器、P檔開關、油門控制裝置、制動開關、制動踏板深度傳感器。點火開關、遙控鑰匙。
5、電機驅動系統顯示部分：組合儀表。
6、控制面板部分：電路圖版、雙向檢測端子。
7、配置網絡在線考試系統
網絡在線考試系統采用安卓系統與藍牙無線網絡為基礎，集成故障設置、APP軟件可在任意安卓系統的智能手機或平板電腦上運行。系統主要由無線故障設置系統和觸摸屏的故障考核系統兩部分組成，教師在講課時，用帶安卓系統的手機或平板電腦遠程無線設置故障，方便教師教學講課。學生考核可在觸摸屏故障考核系統上完成。
7.1配備5寸觸摸控制屏：觸摸屏內安裝考核管理系統軟件，具有教師登錄界面和學生登錄界面，教師登錄界面配有考核故障設置、考核時間設置、登錄密碼設置、考核成績查詢、用戶信息設置功能。
7.2通過智能化故障設置器對設備相關控制線路進行斷路故障設置，通過所設置的故障對設備進行故障診斷與排除:斷路故障設置可以設置最少20路的故障,虛接故障設置可以設置最少20路的故障,短路故障設置可以設置最少6路的信號對地短路故障。（注:此實訓臺只用斷路故障功能）
7.3故障名稱設置功能可以把故障名稱自定義編輯命名,所有故障設置界面都具有"全部設置""全部清除"功能。
7.4故障設置器板采用LM2596S電源芯片輸入輸出做反接保護處理，主控制芯片采用雙12C5A08S2系列單片機，采用SRA-12VDC-CL大電流繼電器作為故障設置開關，繼電器使用ULN2803APG芯片控制線圈引腳。故障設置器所有故障點都安裝故障指示燈并能夠外接，每塊故障設置器板都預留啟動控制接口方便功能拓展。
7.5故障設置器具有可拓展功能，最大允許擴容的100路故障。故障設置器主通訊板尺寸長153mm寬86mm，繼電器板長205mm寬177mm。
二、產品規格與工藝要求:
1、外形尺寸(長*寬*高)：≥1200mm×1400mm×1100mm
2、工作電源：低壓DC12V,高壓653V，
3、整體臺架采用啞光黑色3mm厚ABS吸塑包裹工藝結構美觀大方、有足夠的機械強度，整體高度1050mm寬1406mm長560mm吸塑R角處可一保證最小厚度大于2mm，可以出具《組合式ABS吸塑框架-XS001》檢測報告。（提供權威機構出具的產品質量檢測報告復印件并加蓋生產廠家公章）
4、底座ABS吸塑罩蓋長1406mm寬327mm高80mm（檢測報告上有體現），罩蓋采用三面折彎包裹拔模角度為95°最大R角為10mm拔模角度為5°，罩蓋上兩側設有凹型物料放置空間，兩側加裝兩個橙色L型ABS裝飾條。
5、臺架后立柱使用組合式啞光黑色3mm厚ABS吸塑罩蓋長600mm寬60mm高823mm配合間隙≥2mm，邊角R115mm拔模角度為3°，邊緣設有L型對接卡槽用于與前立柱結合，內部加裝40mmX40mm方鋼作為骨架，后吸塑罩蓋設計為流線型長蓋，立柱上部與下部的角度為88°，
6、臺架前立柱使用組合式啞光黑色3mm厚ABS吸塑罩長607mm寬160mm高772mm配合間隙≥2mm，邊角R115mm拔模角度為3°，邊緣設有L型對接卡槽用于與后立柱結合，前立柱罩蓋中間位置設計有l(wèi)ogo凹槽，logo槽外圍配置7mm深藝術U型槽作為裝飾，兩側配置橘黃色裝飾條，前立柱底部設有口子型外設預留孔，可以安裝制動踏板、油門踏板等機械裝置。前吸塑立柱上部預留φ32mm把手安裝孔，吸塑臺架配置U字形臺架拉手，拉手采用高強度鋼管焊接而成把手外面包裹高仿耐磨皮革，皮革采用黑色高韌性尼龍線編花縫接。
7、操控面板采用黑色啞光3mm厚ABS吸塑一次成型，外部尺寸長1200mm寬520mm高131mm，中間操控板安裝位置尺寸長1086mm寬406mm，邊角R為5mm拔模角度5°，吸塑操控面板上面邊緣設有11mm高一字型流線裝飾條紋凹凸別致美觀大方。操控面板吸塑內部配置高強度鋼骨架，用于與吸塑立柱連接并固定操控面板。
8、多功能防護罩采用啞光黑色3mm厚ABS吸塑一次成型，長1350mm總寬100mm邊緣寬度35mm高510mm，邊角R10mm拔模角度為3°。多功能防護罩外型為金子塔樣式，中加位置可放置logo，整體防護罩面用四個流線型骨架分為四個區域，下面區域?yàn)殚L(zhǎng)35mm寬8mm蜂窩狀通氣孔，左側和右側區域?yàn)?mm寬漸變型長條通氣孔。左右區域通氣孔最上部設有6mm深凹槽可安裝橙色裝飾條。上部區域設有6mm深一字型流線槽用于增加機械強度和裝飾。
三、產品功能要求:
1.展示功能：實訓考核系統可以啟動運行，充分展示純電動汽車驅動系統按照原車布置，全部采用原車部件，包括：電機驅動系統的所有相關電子控制單元及傳感器、電機驅動系統、電機及變速器硬件、制動系統原件、傳感器等組成全部展示出來。
2.運行工況分析功能：踏下制動踏板,開啟點火開關即可掛檔使設備運行，可以實現啟動工況、待機工況、急加速工況、急減速工況、一般工況、制動工況。各種工況配合儀表顯示既可以獲得驅動電機與電池之間的邏輯關系，為電機驅動系統的工作原理分析提供幫助。
3.工作原理分析功能：對電機驅動系統的各個元件的工作原理精心解析，不同的工況下，哪些原件工作，怎樣工作，各個工況切換，工作原件之間是如何切換的。上述的所有都可以解析出來。
4.實時顯示功能：實訓考核系統面板上安裝有原車儀表，可實時顯示上電狀態、高壓電池荷電量SOC、輸出功率、時速及續航里程電控系統故障指示燈等參數變化。
5.診斷儀檢測功能：本設備支持通用汽車診斷儀及專用汽車診斷儀的檢測，可以進行系統的版本信息讀取、故障存儲器的讀取、故障碼的清除、數據流的讀取。
6.能與電動汽車電池管理實訓考核系統、電動汽車主控制器實訓考核系統、電動汽車空調實訓考核系統、電動汽車電動助力實訓考核系統和電動汽車車身電器實訓考核系統配套使用。
7.實訓考核系統關鍵零部件有銘牌標注其名稱，方便教學。
8.實訓考核系統外部運行部件運轉系統和水箱都有安全防護裝置。
四、教學及實訓項目:
1、功率器件IGBT的靜態檢測實驗；
2、電動汽車各信號采集實驗（油門剎車、IGBT溫度、電壓電 流、旋變等）；
3、電動汽車電機結構學習；
4、電動汽車信息處理試驗：如CAN通訊；
5、電機控制器信息采集試驗；
6、電動汽車電機及電機控制器高壓安全操作實訓；
7、電動汽車高壓器件拆裝試驗；
五、軟件功能要求：
1.純電動汽車驅動電機控制數字理實一體綜合管理教學平臺與純電動汽車驅動電機控制實訓臺配合使用，采用C/S架構開發，各使用終端與主操控端采用WIFI無線數據通訊，最大數據連接點能夠達到100個。
2.平臺教師端的實訓設備管理模塊能夠編輯實訓設備的檔案信息，具有添加、修改、刪除等功能，實訓設備檔案信息包含實訓設備累積運行時間、每次運行的開始和結束時間日志、操作設備的人員等信息。
3.平臺教師端設有主動示警模塊，可以設定純電動車類實訓設備待充電時間，當?shù)竭_(dá)設定日期后系統自動發出充電提醒，以免造成純電動汽車類設備在不及時充電情況下造成的設備損壞。
4.平臺教師端的每臺設備上都設有維修日志模塊，此模塊可以記錄實訓設備先在是否完好是否需要修理、維修的各項記錄。
5.平臺教師端設有低電量報警模塊，在設備正常運行過程中如發生供電電壓低于設定電壓時，平臺會自動發出報警，提示具體發生欠壓的實訓設備。
6.通過平臺教師端可以給所有管控的設備設置故障，設置故障的故障類型包含斷路故障、虛接故障、短路故障。故障設置可以通過圖形化界面直接對線路設置所需要的故障類型，通過下發實訓操控指令時，對應的實訓設備完成自動設置故障。
7.平臺教師端學生檔案管理模塊，具備添加、修改、刪除檔案信息，檔案錄入時由人臉識別錄入功能。檔案管理信息包含該學生以往理論考試成績和實訓考核成績，所有成績信息可隨時打印。
8.通過平臺教師端可隨時授權設備開啟和設備關閉功能，使用中的實訓設備可隨時查看使用設備的學生信息。
9.平臺教師端理論考試模塊具有可編輯理論考試題庫，題庫類型以單選題、多選題、判斷題型為主，教師可隨意添加刪除和修改考試試題，編輯好的考題試卷可下發到學生使用端完成答題操作，被答完的試卷可自動生成分?jǐn)?shù)并記錄到該學生檔案信息下。
10.平臺教師端維修資料管理模塊能夠存儲各種視頻類、圖片類、文檔類資料，支持上傳、修改、刪除功能。
11.平臺學生端配備人臉識別系統，登錄方式支持人臉識別和賬號密碼登錄。
12.平臺學生端配自由練習模塊功能，在教師對設備完成授權操作后學生可在該模式下自由操作設備和查閱已經授權的各項資料信息。
13.平臺學生端故障訓練模塊，由教師端下發實訓訓練內容后學生可根據故障引導排除流程進行實訓操作，故障引導排除流程中包含該故障內容的電路圖、微課、插頭或線路圖片等資源，點擊檢修步驟可查看該故障案例的檢修方法，檢修視頻基于實車真人檢修為引導，視頻微課程內容包括故障原因的真實展現，診斷執行的方法、故障結論分析等，視頻操作過程中實訓設備、工具、量具、教學場景與一體化教具完全匹配。
14.平臺學生端實訓考核模塊，由平臺教師端對授權設備設置考核考核內容故障。學生在該模式下需要填寫電子版的故障排除步驟及需要測量的數據信息，該考核模板參考各界國賽表格為藍本，當點擊考核開始后系統將自動記錄操作時間及故障排除結果。完成考試后系統自動將時間信息、學生信息、考核內容信息、學生填寫信息等生成考核結果試卷并自動保存到該學生檔案信息下。
15.故障設置器采用集成電子設置故障模式，能夠設置斷路故障類型、虛接故障類型、短路故障類型，故障設置器配備433模式無線數據傳輸端口和藍牙模式數據傳輸端口。故障設置系統與管理平臺連接后可以控制實訓設備上下電功能和低電量自動報警功能。
16.純電動汽車驅動電機控制數字理實一體綜合管理教學軟件系統可與汽車車身電器實訓臺、汽車電動轉向?qū)嵱?xùn)臺、汽車電動空調實訓臺、汽車電池管理實訓臺汽車驅動電機控制實訓臺等聯動實訓臺配置的綜合管理教學軟件系統集成運行。
