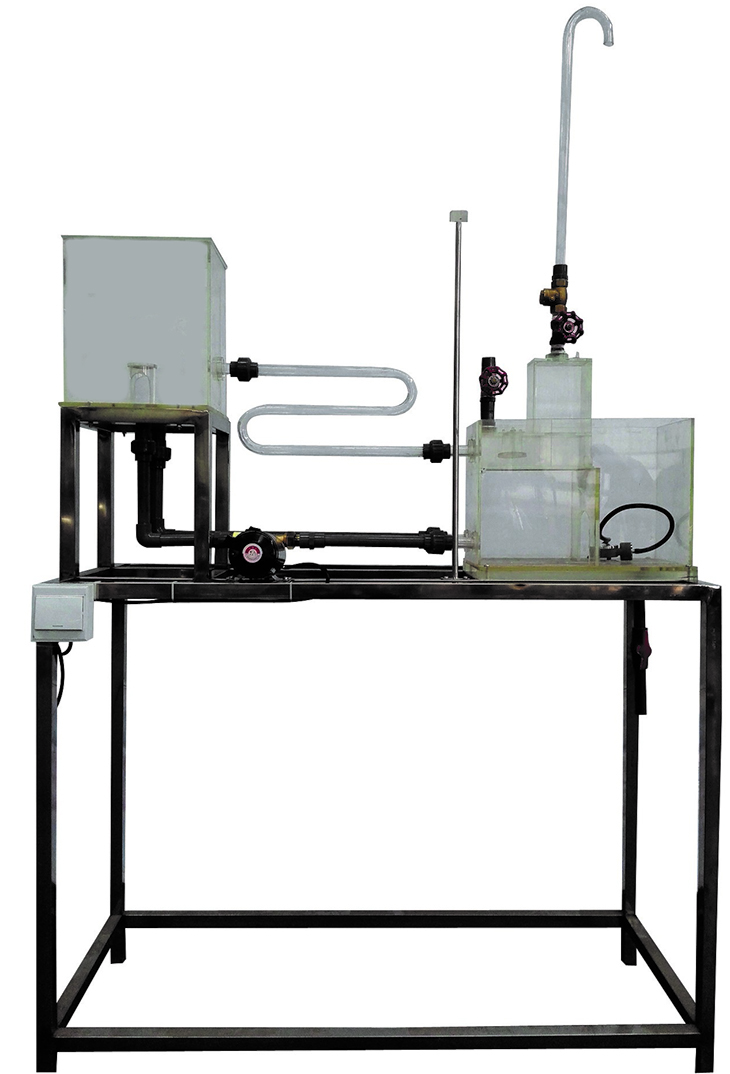

SB-LTXC自循環水擊綜合實驗臺
（1）功能要求：完成水擊現象等實驗，實現對水擊壓力的大小，水擊產生的原因的分析。水擊危害，水擊壓強的定量觀測；水擊的利用，水擊揚水原理，自然能水泵工作原理；水擊危害的消除，調壓井（筒）工作原理。
（2）應遵循的相關國家標準、行業標準、地方標準等標準、規范
水輪泵能量試驗臺技術規范與試驗要求（DB43∕T 671-2012）
水泵綜合性能試驗臺校準規范（JJF034-2008）
（4）各項指標要求：
|
序號 |
指標項 |
重要性 |
指標要求 |
|
1 |
作用水頭 |
|
250mm±10 mm |
|
2 |
水擊升壓 |
|
大于3000mm |
|
3 |
調壓筒調壓作用比 |
★ |
η>60% |
|
4 |
揚水機出水管 |
|
400mmH20 |
|
5 |
水擊揚水機最大揚程 |
★ |
370mm，水擊揚水機揚程可達1.5倍作用水頭 |
|
6 |
供水最大流量 |
|
Qmax=300 ml/s |
