SBWXJ-02FB型防爆電氣控制技術技能培訓考核實訓裝置
一、概 述
防爆電氣控制技術技能培訓考核實訓裝置針對防爆電氣相關儀器及特點，完成對防爆電氣設備的使用、安裝、接線、故障排除等能力的考察。

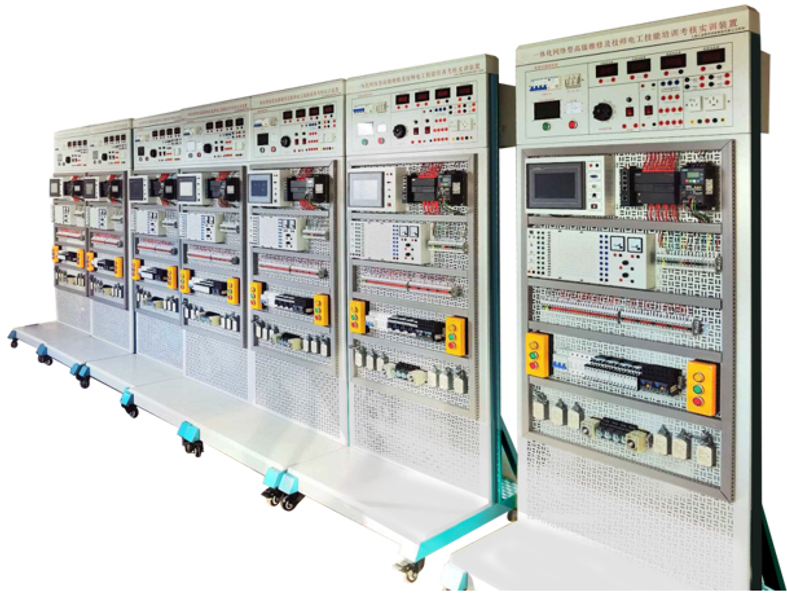

參考圖片
二、裝置特點：
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：框架：800×600×1900mm
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼制質面板。為實驗提供交流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、交、直流電源
(1) 直流穩壓電源：24V/5A一路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(2) 交流電源：
①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
4、整流二極管：IN5408四只
★5、實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）、智能終端：智能電源管理系統以32位ARM為核心，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能監控實驗室電源的故障類型和故障次數；學生通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
4）、視頻監控系統：配置攝像頭后臺實時視頻監控每個學生實訓狀況。
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
（三）實訓平臺
實訓平臺為鋁型材加網孔板結構，結構堅固，造型美觀大方。平臺底部可以放置實訓電機。
五、實訓項目
1、防爆電氣的認知
2、防爆電氣的安裝
3、防爆燈具的安裝接線調試
4、防爆電機的安裝接線調試
5、人體除靜電實訓
6、工具的使用和操作規范實訓
7、防爆標示牌的識別與認知
六、防爆電氣控制技術技能培訓考核實訓裝置 配置表
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 實訓考核臺架 | 臺 | 1 | 外形尺寸：800mm×700mm×1900mm ； 材 料：鋼質結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； |
2 | 防爆按鈕盒 | 只 | 2 | 3開關+1急停 |
3 | 防爆操作柱 | 只 | 1 | 2燈2鈕1表1開關 |
4 | 防爆插座 | 只 | 2 | 5孔10A |
5 | 防爆開關 | 只 | 2 | 單開雙控 |
6 | 照明開關 | 只 | 1 | 220V 10A |
7 | LED防爆投光燈 | 只 | 1 | 50W |
8 | 防爆聲光報警器 | 只 | 1 | 220V |
9 | 防爆接線盒 | 只 | 2 | 三通 |
10 | 防爆接線盒 | 只 | 2 | 直通 |
11 | 防爆接線盒 | 只 | 2 | 四通 |
12 | 防爆穿線盒 | 只 | 2 | 三通 |
13 | 防爆穿線盒 | 只 | 2 | 直通 |
14 | 防爆穿線盒 | 只 | 2 | 四通 |
15 | 防爆撓性軟管 | 根 | 2 | 300mm |
16 | 防爆撓性軟管 | 根 | 2 | 500mm |
17 | 防爆撓性軟管 | 根 | 2 | 700mm |
18 | 防爆撓性軟管 | 根 | 2 | 1000mm |
19 | 防爆接線箱 | 個 | 2 | 400×300×210mm |
20 | 防爆電機 | 臺 | 1 | 4極、0.12KW |
21 | 交流接觸器 | 只 | 6 | CJX1-09/22 AC220V |
22 | 熱過載繼電器 | 只 | 2 | NR2-25 |
23 | 防爆人體靜電釋放器 | 臺 | 1 | 聲光語音報警 |
24 | 工具分類盒 | 個 | 1 | 定制 |
25 | 配套工具 | 套 | 1 |
|
26 | 防爆標示牌 | 套 | 1 |
|
