名 稱  | 器材名稱  | 數量  | 單位  | 主要功能及技術參數要求  |

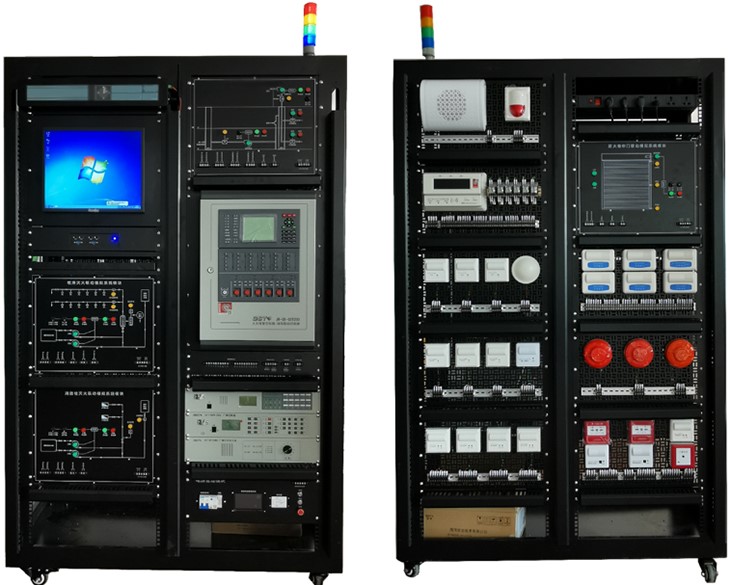

1  | 開放式機架平臺  | 1  | 臺  | 材質工藝:不低于1.5mm厚度SPCC冷軋鋼板,   表面脫脂、磷化、靜電噴塑處理; 尺寸(寬×高×深):1225mm×650mm×1930mm(±50 mm); 要求不低于一體式標準19英寸機架,4×38U容量,可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等; 要求設計理線槽、理線環及走線孔,使布線更隱蔽、規范、整齊和美觀; 要求設計帶理線功能的加強筋,加強電柜面板硬度的同時提供更多的布線路徑; 機架內部、兩側及背部完全開放,學生可以看到所有器件的原始端子、接口及標識,以及二次引線的連接關系; 預留對地進電安裝孔和接地柱,滿足現場配電需求。   |
2  | 網孔板安裝模塊  | 8  | 塊  | 材質工藝:要求不低于1.5mm厚度SPCC冷軋鋼板,表面脫脂、磷化、靜電噴塑處理; 尺寸(寬×高×深):482.6mm×265.9mm(6U)×8mm(±10 mm); 網孔規格:≥Ф5×15mm; 網孔數量:≥462個。  |
3  | 網孔板用膨脹固定件  | 100  | 個  | 材質要求:尼龍(PA); 功能要求:利用自攻螺絲擰入時對固定件的作用力,使其在網孔中膨脹緊固,完成器件在網孔板上的固定; 自攻螺絲規格:≥M3~M6; 重復緊固次數:≥25。  |
4  | 線纜管理架  | 12  | 個  | 材質工藝:要求不低于1.0/1.2mm厚度SPCC冷軋鋼板,表面脫脂、磷化、靜電噴塑處理; 安裝方式:不低于標準19英寸機架式; 占用空間:≥1U。  |
5  | 電源管理模塊  | 1  | 臺  | 材質工藝:要求不低于1.5mm厚度SPCC冷軋鋼板,表面脫脂、磷化、靜電噴塑處理; 尺寸(寬×高×深):482.6mm×177mm(4U)×250mm(±10 mm); 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能;電源具有一鍵鎖定功能,處理故障時,防止漏電保護器合閘,造成觸電危險;電源具有故障鎖定功能,發生故障導致跳閘時,不能人為上電,只能通過遠程清除故障后,才能上電成功;能通過無線4G和有線以太網與手機APP和PC端云平臺通訊,沒有網絡的情況下,教室整套智能電源管理系統可離線獨立運行。 1、智能終端:智能電源管理系統以32位ARM為核心,采用4.3寸彩色觸摸屏為人機交互界面,實時監控設備運行情況,提供Zigbee、CAN等多種通信模式,具備語音播報功能。能實時監測三相電壓、電流、功率,功率因數、頻率、電能等參數,液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數;設備時間管理包含年月日時間的顯示;用戶通過刷卡方式請求開啟設備,PC端進行授權之后,設備可啟動使用,PC端可分時預約設備的啟動和停止。 2、手機APP:用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等;用電數據界面能智能查找近2年用電數據,設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制:可在微信小程序中遠程控制智能開關的通斷。 3、PC端軟件:每個設備狀態信息顯示,具有多個子界面,具有故障分析,用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計;具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備,可單獨控制每臺設備的開關。 4、后臺系統:包含賬號管理、設備管理、報修管理、用戶管理,設備管理:1、包含監控管理:實時視頻監控每個教室,可一鍵預覽所有設備的在線和運行情況,分析設備使用率及運行時間。2、包含設備節點:可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理:用戶可進行遠程報修,反應設備故障信息,編輯報修情況,后臺可進行遠程維護,及時跟進,以有效解決用戶設備維護。用戶管理:可連通手機號,對賬戶進行一對一的安全加密,實名認證,防止賬戶泄密、防盜,現場數據連接云平臺后臺數據庫管理。  |
6  | 四層警示燈  | 1  | 個  | 要求能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態; 工作電壓:AC220V; 功耗:≤20W。  |
7  | 嵌入式編程主機及其托盤模塊  | 1  | 套  | 材質工藝:≥1.5mm厚度SPCC冷軋鋼板,表面脫脂、磷化、靜電噴塑處理; 尺寸(寬×高×深):482.6mm×88.1mm(2U)×191mm(±10 mm); 15.6 寸液晶屏1920*1080,十點電容觸摸屏,CPU:酷睿I5四代,4G 內存,128G SSDRS232*2,RJ45*2,USB*4,12V 5A 電源。  |
8  | 鍵鼠及其托盤模塊  | 1  | 套  | 材質工藝:要求不低于1.5mm厚度SPCC冷軋鋼板,表面脫脂、磷化、靜電噴塑處理; 尺寸(寬×高×深):482.6mm×88.1mm(2U)×277.5mm(±10 mm); 托盤形式:壓按彈出或鎖止; 鍵鼠接口:有線USB。  |
9  | 實訓中心液晶管理裝置——工位顯示模塊  | 1  | 臺  | 材質工藝要求:不低于1.5mm厚度SPCC冷軋鋼板,表面脫脂、磷化、靜電噴塑處理; 尺寸(寬×高×深):482.6mm×132.6mm×82mm(±20 mm); 支持液晶屏顯示內容自定義,文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等; 支持通過WiFi連接通訊; 輸入電源:AC220V; 溫度:-10℃~+40℃; 相對濕度:≤90%(+20℃); 環境要求:空氣清潔,無腐蝕性及爆炸性氣體,無導電及能破壞絕緣的塵埃。  |
10  | 實訓中心液晶管理軟件  | 1  | 套  | 可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤,屏幕計時等; 可設置播放時長及次數; 支持單機發送,通過USB發送及集群發送節目;  |
11  | 無線網卡  | 1  | 只  | 要求兼容IEEE802.11N標準,連接速率可達150Mbps; 支持AD-HOC網絡組建,支持軟AP功能,兼容PSP、X-Link接入; 帶有WPS一鍵加密按鈕,輕松完成加密操作; WPS一鍵加密按鈕,輕松實現安全加密; 支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制; 支持不同模式無線工作站點信息過濾; 支持流量統計; 支持無線漫游(Roaming)技術,無線連接; 端口:USB2.0接口; 電源:USB供電; 天線類型:內置; 無線頻段:≥2.412GHz~2.4835GHz; 可用信道:≥1~14channel; 外形尺寸:≥49.5X17.6X7.2mm; 溫度:0~50℃(工作),-20~70℃(存儲); 濕度:10%~85%RH不凝結(工作),5%~  95%RH不凝結(儲存)。  |
12  | 45cm衛星天線  | 1  | 臺  | 高精度,鋁質反射面。插入損耗Ku段小于0.3 dB。第一旁瓣≤-14 dB。  |
13  | 高頻頭  | 1  | 個  | 雙極化雙輸出,Ku波段:輸出頻率950~1450MHz。本振穩定度不大于±500KHz。增益不小于65dB  |
14  | 工程接收機  | 3  | 臺  | 廣播級,支持中文界面,具有斷電記憶功能,具有電子節目指南EPG功能。輸入符碼率 2.0Mb/s,可接收包長 204, 188 解調方式 QPSK,FEC 解碼率 1/2,   2/3, 3/4, 5/6, 7/8; 卷積深度 K=7,LNB電源 13/18V (max.350mA)輸入,輸入頻率 950~2150MHz,輸入電平 -25~-65dBm, 輸入阻抗 75Ω, F-type  |
15  | 調制解調一體機  | 7  | 臺  | 專業廣播級的全頻道870MHz捷變式,有斷電記憶功能,具有頻率微調功能。輸出頻率   48MHz~870MHz (Ch1~Ch56, Z1~Z43 頻道連續可調),圖像載頻準確度   ≤±5KHz (VHF); ≤10KHz (UHF) 射頻輸出頻率微調范圍   最大±4MHz (0.5MHz 步進),圖像載頻輸出電平 115dBμV,RF 輸出電平調節范圍 0 ~ -20dB,圖像/伴音功率比 10~20dB 連續可調輸出阻抗 75Ω,射頻輸出端反射損耗 VHF:≥12dB,UHF:≥10dB 帶內 寄生輸出抑制比 ≥60dB 鄰頻抑制比 ≤-45dB 中頻圖像頻率 38MHz 中頻伴音載頻 31.5MHz 中頻輸入,輸出阻抗 75Ω 圖像中頻輸入,輸出電平 95dBμV 視頻輸入電平 1.0Vp-p 調制度為 87.5% 微分增益 ≤5% 微分相位 ≤5° 色度/亮度時延差△τ |△τ|≤45ns 視頻箝位能力 ≥26dB 視頻帶內平坦度 ≤±2dB 視頻調制度范圍 0~90%連續可調 視頻信噪比(S/N) ≥45dB(10KHz~5MHz,4.43   MHz 陷波,非加權,調制度為87.5%)  |
16  | DVD機  | 1  | 臺  |
  |
17  | 16路混合器  | 1  | 臺  | 無源十六路頻道混合。頻率范圍 40~860MHz。輸入口隔離度   ≥24dB,插入損耗 ≤16dB,反射損耗 ≥15dB,輸入/輸出口阻抗 75Ω,帶內平坦度 ±2dB,工作環境溫度 0~40°C,工作環境濕度   ≤85%  |
18  | 系統放大器  | 1  | 臺  | 前置信號放大,頻率范圍45-862MHz,輸出增益不小于30Db,  |
19  | 二分器  | 2  | 個  |
  |
20  | 三分器  | 2  | 個  |
  |
21  | 電視終端插座  | 2  | 個  |
  |
22  | 8寸液晶電視  | 2  | 臺  |
  |
23  | 6位PDU電源  | 1  | 個  | 工作電壓/頻率:≥220~250VAC/50~60Hz; 最大電流/功率:≥10A/2500W; 過載保護:自動切斷電源,手動按鈕復位; 安裝方式:不低于標準19英寸機架式; 占用空間:≥1U。  |
26  | 軟電線0.3mm2  | 1  | 批  | 黃、綠、紅、藍、黑。  |
27  | 軟電線1.0mm2  | 1  | 批  | 紅、黑、黃綠。  |
28  | 焊錫絲  | 1  | 卷  | ≥1.0mm。  |
29  | 電工膠布  | 2  | 卷  | 長≥3M。  |
30  | 異型標識管  | 1  | 卷  | ≥1.5。  |
31  | 扎帶  | 4  | 包  | ≥3×100mm。  |
32  | 學生凳  | 2  | 把  | 圓鋼(塑料凳面)。  |
33  | 工具箱  | 1  | 個  | 430×230×200mm(±10 mm)。  |
34  | 尖嘴鉗  | 1  | 把  | 6”(6寸),160mm。  |
35  | 剝線鉗  | 1  | 把  | 剝線能力:≥0.25-6mm2; 長度:≥170mm。  |
36  | 斜口鉗  | 1  | 把  | ≥7寸180mm。  |
37  | 小一字螺絲刀  | 1  | 把  | ≥3寸,3*75mm。  |
38  | 小十字螺絲刀  | 1  | 把  | ≥3寸,3*75mm。  |
39  | 大十字螺絲刀  | 1  | 把  | ≥5寸,5*75mm。  |
40  | 電烙鐵  | 1  | 把  | ≥50W。  |
41  | 電烙鐵托架  | 1  | 個  | ≥120*70mm。  |
42  | 數字萬用表  | 1  | 個  | 交直流電流; 交直流電壓; 電容; 電阻; 蜂鳴通斷。  |
43  | 《設備說明書》  | 1  | 本  |
  |
