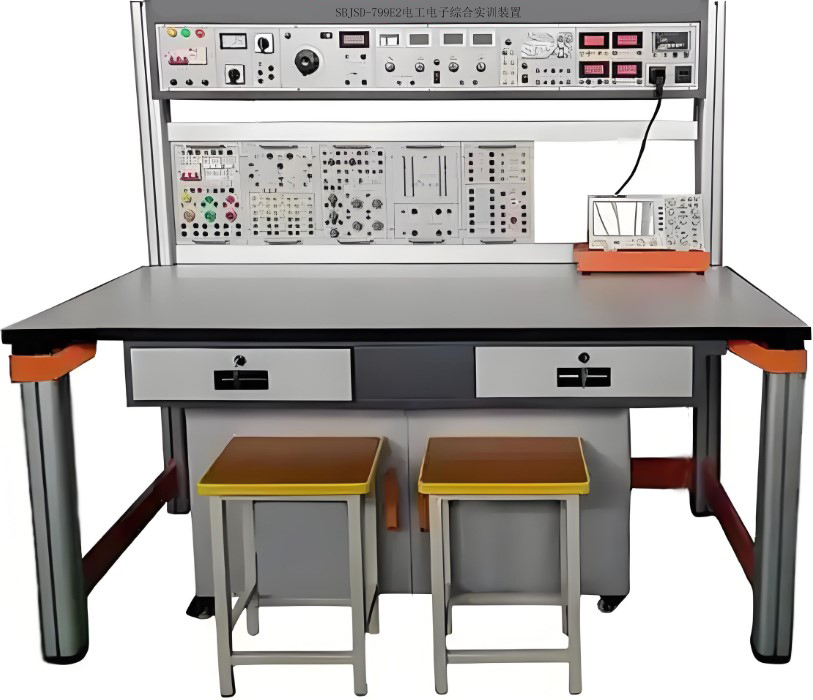

SBJSD-799E2電工電子綜合實訓裝置
電工電子綜合實訓裝置的核心應用單位集中在教育、科研、工業及技能考核四大領域，電工電子綜合實訓平臺應用各類院校：中高職（機電、電氣專業）、本科院校（電工電子、自動化、物聯網等專業），用于課堂實訓、課程設計。涵蓋"電路分析""電工基礎""電工學" "電機控制""繼電接觸控制""電子技術"等課程的實訓大綱要求，其適合高等職業院校、技校、職校等實驗室新建、擴建、更新換代，為學校迅速開設實訓課程提供了理想的實訓設備。
一、技術性能
1、輸入電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
二、裝置結構
裝置由主機箱、實驗桌、實訓掛箱、獨立封裝實訓電路模塊、移動矮柜、示波器架、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體，鋁合金結構，實訓掛箱、各實驗模塊可根據實驗需求自由組合放置。
（一）主機箱
主機箱為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，電流型電壓型漏電開關保護，通過轉換開關測量三相輸出線電壓。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供3V、6V、9V、12V、15V、20V、24V低壓交流電源，電流1.5A。
（4）提供～220V插座3只，為外部儀器提供工作電源。
（5）日光燈引線端口。
（6）配備實訓用220V/30W日光燈管及支架一套。220V/30W日光燈管及支架一套置于主機箱內，即不占空間又便于實訓狀況觀察。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：±12V、±5V，電流0.5A。
3、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
4、儀表部分
4.1、智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.2、智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.3、智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.4、智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.5、功率、功率因數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（二）電工實訓掛箱
1、DG0221 電路基礎模塊（一）
提供電阻、電感、電容、電路基礎實驗模塊和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。
2、DG0222電路基礎模塊（二）
提供各種功率電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。
3、DG0223交流電路模塊（一）
提供鐵芯變壓器一只（50VA、36V/220V）、電流插座等，原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞。
4、DG0224交流電路模塊（二）
提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器等，高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高實驗。
5、DG0225交流電路模塊（三）
提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)。可插60W以下的白熾燈八只。能夠完成三相交流電路實驗。
（三）電氣控制實訓掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。
1、電氣實訓掛箱一：3P斷路器只，保險座4只，電源指示燈黃綠紅各1只，按鈕開關黃綠紅各1只。
2、電氣實訓掛箱二：交流接觸器1只、熱繼電器1只
3、電氣實訓掛箱三：交流接觸器2只
4、電氣實驗掛箱四：時間繼電器1只，按鈕1只，變壓器1個，二極管4只，能耗制動電阻1只
（四）三相交電機1臺：380V/180W，鋁質外殼。
（五）磁吸式電子技術實訓模塊（★每個實訓電路獨立封裝結構）
實訓電路板模塊由PCB面板與磁吸固定機構組成，每個實訓項目配一塊獨立實訓電路板模塊；共有131個獨立封裝實訓電路板模塊，實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB面板表面清爽、實訓電路及符號線條清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。
實訓電路板模塊配有磁吸式公共實訓基座，磁吸式公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時只需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然后做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。
（六）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
★要求實訓桌正面裝配與桌面自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，確保實驗安全與設備保護。擋板拆卸、安裝方便，便于日常維護與清潔。
實驗桌桌面配有磁吸式實訓基座，與電子實訓模塊配套完成實訓。實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套，上下方便，左右移位自如。
（七）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（八）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
三、實訓項目
（一）電工技術實訓
1.基本電工儀表的使用與測量誤差的計算
2.減小儀表測量誤差的方法
3.歐姆定律
4.疊加原理驗證及其故障判斷
5.基爾霍夫電壓和電流定律驗證及其故障判斷
6.戴維南定理驗證及其故障判斷
7.諾頓定理驗證及其故障判斷
8.電壓源外特性的測定
9.直流電阻電路故障的檢查
10.二端口網絡
11.互易定理
12.電容的充放電
13.最大功率傳輸條件測定
14.電位電壓的測定及電路電位圖的繪制
15.已知和未知線性與非線性電路元件伏安特性的測繪
16.一階電路過渡過程的研究
17.二階電路過渡過程的研究
18.RLC串聯諧振電路的研究
19.功率因數提高
20.功率因數及相序的測量
21.用三表法測量交流電路等效參數
22.三相交流電路電壓的測量
23.三相交流電路電流的測量
24.三相電路功率的測量
25.單相變壓器參數測定及繞組極性判別
（二）電氣控制
1．三相異步電動機的使用與起動
2．三相電動機接觸器點動正轉控制線路
3．三相電動機具有自鎖的正轉控制線路
4．三相電動機具有過找保護的正轉控制線路
5．三相電動機接觸器聯鎖的正反轉控制線路
6.三相電動機按鈕聯鎖的正反轉控制線路
7.三相電動機按鈕接觸器復合聯鎖控制線路
8.三相電動機接觸器控制Y/△降壓起動
9.三相電動機時間繼電器控制Y/△降壓起動
（三）電子技術實訓項目
A、模電部分實訓
1、二極管的正向特性
2、二極管的反向特性
3、二極管的開關特性
4、二極管嵌位器
5、二極管限幅器
6、恒流源電路
7、恒壓源電路
8、三極管的輸入輸出特性
9、三極管基本放大器性
10、三極管開關特性
11、三極管實用電路
12、三極管限幅器
13、并聯電流負反饋電路&射極輸出電路
14、并聯電壓負反饋電路
15、串聯電流負反饋電路&串聯電壓負反饋電路
16、帶負載單極小信號電壓放大
17、低頻小信號放大器
18、電壓負反饋偏置電路
19、用電阻提高發射極電路
20、用負反饋消除自激振蕩
21、用穩壓管提高發射極電位
22、自舉射極輸出電路
23、OTL功率放大器
24、OTL互補對稱放大器
25、差動放大器
26、差動輸入單端輸出
27、差動輸入運算放大器
28、單管小信號放大器
29、場效應管分壓式自偏壓電路
30、射極跟隨器
31、雙管兩級放大器&結型場效應管放大器
32、用電容衰減高頻電壓
33、長尾式差動放大器
34、RC橋式振蕩器
35、RC移相振蕩器
36、變壓器反饋震蕩器
37、電感式振蕩器
38、電容三點式振蕩器
39、矩形波震蕩器
40、鋸齒波震蕩器
41、石英晶體振蕩器
42、雙T選項網絡
43、音頻振蕩器
44、正弦波余弦波振蕩器
45、正弦波震蕩器
46、差動放大器基本電路& 恒流源差動放大器
47、單端輸入單端輸出&差動輸入雙端輸出
48、恒壓源恒流源
49、集成功率放大器1
50、集成功率放大器2
51、三管OTL互補對稱放大器
52、雙電源差動放大器
53、四管OTL互補推挽功率放大器
54、電容隔直特性
55、分壓式電流負反饋偏置電路
56、共發射極電路
57、共基極電路
58、共集電極電路
59、共漏極放大電路
60、共源極放大電路
61、共柵極放大電路
62、三極管的伏安特性
63、三極管基本放大原理
64、二極管穩定工作點
65、熱敏電阻穩定工作點
66、反向輸入保護措施
67、反向輸入求和運算
68、反向運算基本電路
69、基本帶通濾波電路
70、基本同相運算電路
71、矩形波振蕩器
72、雙端輸入求和運算器
73、雙限比較電路
74、同相輸入保護措施
75、同相輸入求和運算
76、同相運算放大器
77、變壓整流濾波電路&倍壓整流電路
78、電子調壓器
79、電子濾波器
80、晶閘管觸發可控硅
81、連續可調穩壓電源
82、橋式整流穩壓電路
83、三端集成穩壓
84、三端可調集成穩壓
85、穩壓電源軟啟動
86、阻容二極管觸發可控硅
87、并聯穩壓電源
88、串聯型開關穩壓電源
89、具有放大環節的穩壓電源
B、數電部分實訓
90、TTL 與 門
91、TTL非門
92、TTL或門
93、TTL與非門
94、對稱式多諧振蕩器
95、二極管"非"門電路
96、二極管"或"門電路
97、二極管"與"門電路
98、三極管"非門"電路
99、三極管"或非門"電路
100、三極管多諧振蕩器
101、與或非電路
102、8421編碼器
103、8421譯碼器
104、D觸發器
105、JK觸發器
106、RS觸發器
107、加減法計數器
108、七段譯碼器
109、同步十進制計數器
110、循環多諧振器
111、與非門功能的測試
112、CMOS驅動TTL
113、TTL驅動CMOS
114、單穩態電路
115、進位計數器
116、時基電路
117、同步時序電路
118、運放電路
119、增減計數器
120、AD轉換器
121、DA轉換器
C、綜合實用電路實訓
122、電子報警器
123、電子門鈴電路
124、光控電路
125、光控電路開關
126、航標燈
127、家用臺燈調光電路
128、排風扇自動啟閉電路
129、閃光燈
130、溫控電路
131、音樂門鈴電路
四、電工電子綜合實訓平臺配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 主機箱 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 | 含電氣實訓屏 |
3 | 磁吸式實訓基座 | 1 | 套 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 儲存柜 | 1 | 個 |
|
6 | 示波器架 | 1 | 個 |
|
7 | 電工器材配備 | 1 | 套 | 見表一 |
8 | 電子器材配備 | 1 | 套 | 見表二 |
9 | 實驗說明書 | 1 | 套 | 指導學生實訓 |
表一 ：電工器材配置清單
序號 | 名稱 | 單位 | 數量 | 備 注 |
1 | 電工部分實訓掛箱 | 塊 | 1 | DG0221 | 電路基礎模塊（一） |
塊 | 1 | DG0222 | 電路基礎模塊（二） |
塊 | 1 | DG0223 | 交流電路模塊（一） |
塊 | 1 | DG0224 | 交流電路模塊（二） |
塊 | 1 | DG0225 | 交流電路模塊（三） |
2 | 三相異步電機 | 臺 | 1 | SBDJ00 | 三相鼠籠異步電動機AC380V |
3 | 電氣實訓掛箱 | 套 | 1 | DQ0202電氣實訓掛箱一：3P斷路器只，保險座4只，電源指示燈黃綠紅各1只，按鈕開關黃綠紅各1只。 |
DQ0203電氣實訓掛箱二：交流接觸器1只、熱繼電器1只 |
DQ0204電氣實訓掛箱三：交流接觸器2只 |
DQ0205電氣實驗掛箱四：時間繼電器1只，按鈕1只，變壓器1個，二極管4只，能耗制動電阻1只。 |
4 | 工具 | 套 | 1 | 尖嘴鉗1把，-字螺絲刀1把，+字螺絲刀1把， 剝線鉗1把，數字萬用表1只。 |
5 | 電工連線 | 套 | 1 | 10根：長1000mm 黃2條、綠2條、紅2條、黑2條、藍2條 20根：長500mm 黃4條、綠4條、紅4條、藍4條、黑4條。 疊插線：長1000mm10根 電流插頭線1根 |
表二 磁吸式電子技術實訓模塊（★每個實訓電路獨立封裝結構）
序號 | 實訓電路板模塊名稱 | 序號 | 實訓電路板模塊名稱 |
1 | 二極管的正向特性電路模塊 | 67 | 反向輸入求和運算電路模塊 |
2 | 二極管的反向特性電路模塊 | 68 | 反向運算基本電路模塊 |
3 | 二極管的開關特性電路模塊 | 69 | 基本帶通濾波電路模塊 |
4 | 二極管嵌位器電路模塊 | 70 | 基本同相運算電路模塊 |
5 | 二極管限幅器電路模塊 | 71 | 矩形波振蕩器電路模塊 |
6 | 恒流源電路模塊 | 72 | 雙端輸入求和運算器電路模塊 |
7 | 恒壓源電路模塊 | 73 | 雙限比較電路模塊 |
8 | 三極管的輸入輸出特性電路模塊 | 74 | 同相輸入保護措施電路模塊 |
9 | 三極管基本放大器性電路模塊 | 75 | 同相輸入求和運算電路模塊 |
10 | 三極管開關特性電路模塊 | 76 | 同相運算放大器電路模塊 |
11 | 三極管實用電路電路模塊 | 77 | 變壓整流濾波電路&倍壓整流電路 |
12 | 三極管限幅器電路模塊 | 78 | 電子調壓器 |
13 | 并聯電流負反饋電路&射極輸出電路模塊 | 79 | 電子濾波器電路模塊 |
14 | 并聯電壓負反饋電路模塊 | 80 | 晶閘管觸發可控硅電路模塊 |
15 | 串聯電流負反饋電路&串聯電壓負反饋電路模塊 | 81 | 連續可調穩壓電源電路模塊 |
16 | 帶負載單極小信號電壓放大電路模塊 | 82 | 橋式整流穩壓電路模塊 |
17 | 低頻小信號放大器電路模塊 | 83 | 三端集成穩壓電路模塊 |
18 | 電壓負反饋偏置電路模塊 | 84 | 三端可調集成穩壓電路模塊 |
19 | 用電阻提高發射極電路模塊 | 85 | 穩壓電源軟啟動電路模塊 |
20 | 用負反饋消除自激振蕩電路模塊 | 86 | 阻容二極管觸發可控硅電路模塊 |
21 | 用穩壓管提高發射極電位電路模塊 | 87 | TTL與門電路模塊 |
22 | 自舉射極輸出電路模塊 | 88 | TTL非門電路模塊 |
23 | OTL功率放大器電路模塊 | 89 | TTL或門電路模塊 |
24 | OTL互補對稱放大器電路模塊 | 90 | TTL與非門電路模塊 |
25 | 差動放大器電路模塊 | 91 | 對稱式多諧振蕩器電路模塊 |
26 | 差動輸入單端輸出電路模塊 | 92 | 二極管“非”門電路模塊 |
27 | 差動輸入運算放大器電路模塊 | 93 | 二極管“或”門電路模塊 |
28 | 單管小信號放大器電路模塊 | 94 | 二極管“與”門電路模塊 |
29 | 場效應管分壓式自偏壓電路模塊 | 95 | 三極管“非門”電路模塊 |
30 | 射極跟隨器電路模塊 | 96 | 三極管“或非門”電路模塊 |
31 | 雙管兩級放大器&結型場效應管放大器電路模塊 | 97 | 三極管多諧振蕩器電路模塊 |
32 | 用電容衰減高頻電壓電路模塊 | 98 | 與或非電路電路模塊 |
33 | 長尾式差動放大器電路模塊 | 99 | 8421編碼器電路模塊 |
34 | RC橋式振蕩器電路模塊 | 100 | 8421譯碼器電路模塊 |
35 | RC移相振蕩器電路模塊 | 101 | D觸發器電路模塊 |
36 | 變壓器反饋震蕩器電路模塊 | 102 | JK觸發器電路模塊 |
37 | 電感式振蕩器電路模塊 | 103 | RS觸發器電路模塊 |
38 | 電容三點式振蕩器電路模塊 | 104 | 加減法計數器電路模塊 |
39 | 矩形波震蕩器電路模塊 | 105 | 七段譯碼器電路模塊 |
40 | 鋸齒波震蕩器電路模塊 | 106 | 同步十進制計數器電路模塊 |
41 | 石英晶體振蕩器電路模塊 | 107 | 循環多諧振器電路模塊 |
42 | 雙T選項網絡電路模塊 | 108 | 與非門功能的測試電路模塊 |
43 | 音頻振蕩器電路模塊 | 109 | CMOS驅動TTL電路模塊 |
44 | 正弦波余弦波振蕩器電路模塊 | 110 | TTL驅動CMOS電路模塊 |
45 | 正弦波震蕩器電路模塊 | 111 | 單穩態電路模塊 |
46 | 差動放大器基本電路& 恒流源差動放大器電路模塊 | 112 | 進位計數器電路模塊 |
47 | 單端輸入單端輸出&差動輸入雙端輸出電路模塊 | 113 | 時基電路模塊 |
48 | 恒壓源恒流源電路模塊 | 114 | 同步時序電路模塊 |
49 | 集成功率放大器電路模塊1 | 115 | 運放電路模塊 |
50 | 集成功率放大器電路模塊2 | 116 | 增減計數器電路模塊 |
51 | 三管OTL互補對稱放大器電路模塊 | 117 | AD轉換器電路模塊 |
52 | 雙電源差動放大器電路模塊 | 118 | DA轉換器電路模塊 |
53 | 四管OTL互補推挽功率放大器電路模塊 | 119 | 并聯穩壓電源電路模塊 |
54 | 電容隔直特性電路模塊 | 120 | 串聯型開關穩壓電源電路模塊 |
55 | 分壓式電流負反饋偏置電路模塊 | 121 | 具有放大環節的穩壓電源電路模塊 |
56 | 共發射極電路模塊 | 122 | 電子報警器電路模塊 |
57 | 共基極電路模塊 | 123 | 電子門鈴電路電路模塊 |
58 | 共集電極電路模塊 | 124 | 光控電路電路模塊 |
59 | 共漏極放大電路模塊 | 125 | 光控電路開關電路模塊 |
60 | 共源極放大電路模塊 | 126 | 航標燈電路模塊 |
61 | 共柵極放大電路模塊 | 127 | 家用臺燈調光電路模塊 |
62 | 三極管的伏安特性電路模塊 | 128 | 排風扇自動啟閉電路模塊 |
63 | 三極管基本放大原理電路模塊 | 129 | 閃光燈電路模塊 |
64 | 二極管穩定工作點電路模塊 | 130 | 溫控電路模塊 |
65 | 熱敏電阻穩定工作點電路模塊 | 131 | 音樂門鈴電路模塊 |
66 | 反向輸入保護措施電路模塊 |
|
|
