SBJSD-789D數字電子技術綜合實訓考核裝置
數字電子技術綜合實訓考核裝置主要面向院校工科專業開設數字電子技術等實驗教學，電子信息工程、通信工程、電氣自動化、計算機科學與技術、軟件工程、物聯網、網絡工程、智能科學與技術、機械設計制造及其自動化、機械電子工程、車輛工程等專業，開設《數字電子技術》、《數字電路與系統》、《電子技術》等課程的實驗實訓。
數字電子技術綜合實訓考核設備，數字電子技術實驗室設備，通過本實驗室的實驗教學，使學生能夠熟知數字電子技術實驗的基本操作規范，掌握譯碼器、計數器等數字電子技術的基礎知識和基本原理，能夠通過查閱數據手冊掌握集成數字器件的使用方法，能夠獨立完成組合邏輯電路、時序邏輯電路以及綜合性數字電路的分析和設計，能夠通過軟件仿真、搭接硬件電路等方式對電路功能進行驗證，能夠使用萬用表等對電路的性能進行檢測，并對實驗結果給出有效結論，為學生能夠識別、分析和設計復雜數字電路的實際工程問題打下基礎。

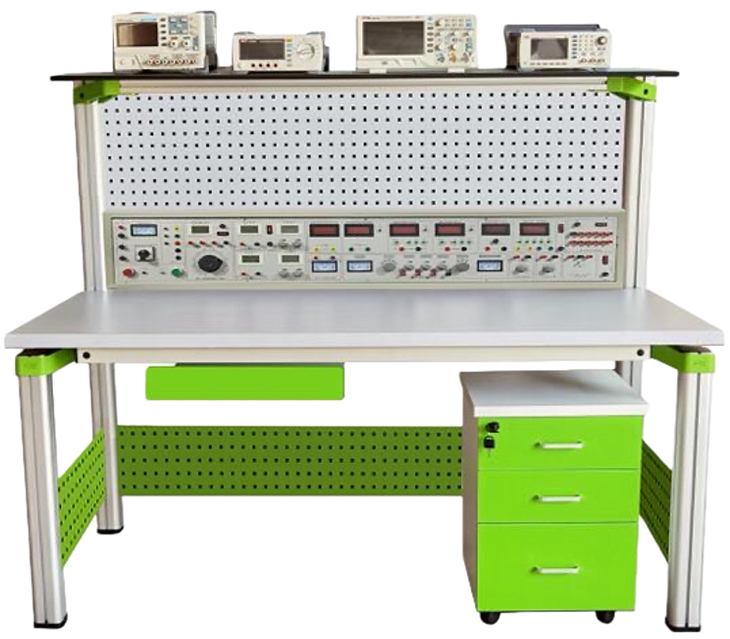

（ 參考圖）
一、技術性能
1、輸入電源：～220V±10% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜0.5KVA
4、重量：120Kg
5、外形尺寸：1500mm×700mm×1500mm
二、數電實訓裝置基本配置及功能
本實訓臺主要由實訓機頭、儀器架、電源控制箱、獨立實訓電路模塊、實訓桌（含磁吸式實訓基座）、儲存柜、學生凳等組成。
（一）實訓機頭
實訓機頭為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供直流電源、函數信號發生器、測試儀表及實訓器件等。
1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓臺開始工作。
1.1交流電源
1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。
1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。
1.2、直流電源：
1.2.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。
1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢復功能。將兩路0-30V電源通過適當?shù)倪B接，可得到輸出0～±30V連續可調或0-60V連續可調電源。
*2、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
3、連續計數脈沖：輸出頻率0.5-300KHz。
4、單次脈沖：每次可輸出一對正負脈沖。
5、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6、智能數顯直流數字電壓表1只：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
7、智能數顯直流數字電流表1只：采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）電源控制箱：電源控制箱鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表安全電用方便。
（四）實訓模塊
實訓電路板模塊由PCB面板與磁吸固定機構組成，每個實訓項目配一塊獨立實訓電路板模塊；共有131個獨立封裝實訓電路板模塊，實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB面板表面清爽、實訓電路及符號線條清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。
實訓電路板模塊配有公共實訓基座，公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時只需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然后做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。
（五）實訓桌
實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌桌面配有磁吸式實訓基座，與實訓模塊配套完成實訓。實驗桌后面二支截面尺寸70×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與實訓屏、儀器架、電源控制箱組成一個完整的實訓屏。
（六）儲存柜：配備儲存柜，存放實訓模塊及工具，實訓模塊存放區配硬質成型海綿，放置模塊不易損壞，各區域標有模塊名稱，存取方便；儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
三、實訓項目
（一）數電部分實訓
1、TTL 與 門
2、TTL非門
3、TTL或門
4、TTL與非門
5、對稱式多諧振蕩器
6、二極管"非"門電路
7、二極管"或"門電路
8、二極管"與"門電路
9、三極管"非門"電路
10、三極管"或非門"電路
11、三極管多諧振蕩器
12、與或非電路
13、8421編碼器
14、8421譯碼器
15、D觸發器
16、JK觸發器
17、RS觸發器
18、加減法計數器
19、七段譯碼器
20、同步十進制計數器
21、循環多諧振器
22、與非門功能的測試
23、CMOS驅動TTL
24、TTL驅動CMOS
25、單穩態電路
26、進位計數器
27、時基電路
28、同步時序電路
29、運放電路
30、增減計數器
31、AD轉換器
32、DA轉換器
（二）綜合實用電路實訓
1、電子報警器
2、電子門鈴電路
4、光控電路
5、光控電路開關
6、航標燈
7、家用臺燈調光電路
8、排風扇自動啟閉電路
9、閃光燈
10、溫控電路
11、音樂門鈴電路
四、 配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 實訓機頭 | 1 | 套 |
|
2 | 電源控制箱 | 1 | 套 |
|
3 | 儀器架 | 1 | 套 |
|
4 | 實訓桌 | 1 | 張 |
|
5 | 儲存柜 | 1 | 個 |
|
6 | 學生凳 | 2 | 張 |
|
7 | 實訓電路板模塊 | 1 | 套 | 見表一 |
8 | 專用導線 | 1 | 套 |
|
9 | 實訓指導書 | 1 | 套 |
|
表一 實訓電路板模塊配置清單（★每個實訓電路板模塊獨立封裝結構）
序號 | 實訓電路板模塊名稱 | 序號 | 實訓電路板模塊名稱 |
1 | TTL與門電路模塊 | 22 | 與非門功能的測試電路模塊 |
2 | TTL非門電路模塊 | 23 | CMOS驅動TTL電路模塊 |
3 | TTL或門電路模塊 | 24 | TTL驅動CMOS電路模塊 |
4 | TTL與非門電路模塊 | 25 | 單穩態電路模塊 |
5 | 對稱式多諧振蕩器電路模塊 | 26 | 進位計數器電路模塊 |
6 | 二極管“非”門電路模塊 | 27 | 時基電路模塊 |
7 | 二極管“或”門電路模塊 | 28 | 同步時序電路模塊 |
8 | 二極管“與”門電路模塊 | 29 | 運放電路模塊 |
9 | 三極管“非門”電路模塊 | 30 | 增減計數器電路模塊 |
10 | 三極管“或非門”電路模塊 | 31 | AD轉換器電路模塊 |
11 | 三極管多諧振蕩器電路模塊 | 32 | DA轉換器電路模塊 |
12 | 與或非電路電路模塊 | 33 | 電子報警器電路模塊 |
13 | 8421編碼器電路模塊 | 34 | 電子門鈴電路電路模塊 |
14 | 8421譯碼器電路模塊 | 35 | 光控電路電路模塊 |
15 | D觸發器電路模塊 | 36 | 光控電路開關電路模塊 |
16 | JK觸發器電路模塊 | 37 | 航標燈電路模塊 |
17 | RS觸發器電路模塊 | 38 | 家用臺燈調光電路模塊 |
18 | 加減法計數器電路模塊 | 39 | 排風扇自動啟閉電路模塊 |
19 | 七段譯碼器電路模塊 | 40 | 閃光燈電路模塊 |
20 | 同步十進制計數器電路模塊 | 41 | 溫控電路模塊 |
21 | 循環多諧振器電路模塊 | 42 | 音樂門鈴電路模塊 |
