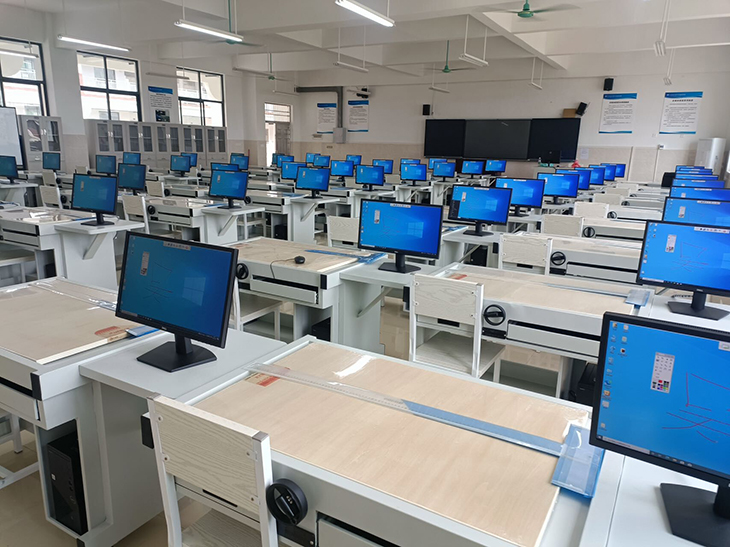

SBKC-510型高級多媒體工程制圖設計實驗室設備
一、產品描述
高級多媒體工程制圖設計實驗室設備是我公司開發的多媒體工程制圖室產品,是一套比較完整、實用、理想的繪圖設備。本高級多媒體工程制圖室本著“突出應用,服務于專業”為綜旨,課程精化教學內容,完善教學手段,以培養學生識讀和繪制工程圖樣能力為核心,在理論知識適度的基礎上,突出實踐教學環節。同時,借助于計算機圖形學技術和多媒體技術,采用機械制圖多媒體軟件用電腦演示三維動態模型,加強直觀性教學,做到教學內容直觀形象,提高學習興趣、降低學習難度。


二、實用繪圖桌特點
實用繪圖桌是利用"四桿演變機構"進行升降,實現快速、無級調節圖板的傾斜角度。該機構的框架由方管氬焊而成,傳動部分采用模具成型或機加工電鍍件。它具有傳動靈活、使用方便、美觀堅固等特點。
1.桌子整體采用方鋼和1.0鈑金冷折彎成形焊接而成,高度符合人體工學原理,鐵皮厚度1.0mm,堅固牢靠;
2.桌面采用方型升降架,金屬方框架不和圖板連接,上面可以放置1號或者2號椴木繪圖板,兼顧課堂教學和制圖作業的雙重連續性和多款性;
3.桌面傾角調節采用方型升降架,采用搖柄和螺桿的 "四桿演變機構"進行升降,實現快速、無級調節圖板的0-75度傾斜角度,中間隨意角度可停。該機構的框架由不銹鋼方管氬焊而成,傳動部分采用模具成型或機加工電鍍件。它具有傳動靈活、使用便、美觀堅固等特點。金屬搖柄,D14梯形螺桿。
4.桌體正面設置有一個帶鎖的抽屜和可來回拉動的抽屜式鍵盤架,使用方便,具有衛生防塵作用;
5.右側設計有擺放顯示器托板,托板下方設計有三角加強筋。托板可以拆卸。
6.桌子底部采用帶剎車裝置的萬向輪,保證整體結構的堅固、穩定,便于移動移動等功能。
7.桌體左下部有儲物隔板,可以放置書包、文具和圖紙等物品,右下部分有電腦主機柜。
三、設備規格:
1.臺面調角幅度:0°-75°
2.學生桌子規格:1500×700×780mm
3.教師桌子規格:1700×700×780mm
四、教師桌配備及要求:
1.教師桌一張(鐵質鈑金噴塑結構,堅固耐用。規格:1700×750×1750mm)。
2.教師桌P4電腦一臺,19"液晶顯示器一臺
3.活動轉椅一張。
4.繪圖工具和儀器:
(1)一號圖板一塊;
(2)90cm丁字尺一套;
(3)繪圖儀器一盒(5件);
(4)30cm三角板一副(45°、60°);
(5)曲線板一只;
(6)三棱比例尺一把;
(7)不銹鋼多用擦圖片一片;
(8)根據專業配置模板若干片;
(9)繪圖鉛筆三支;
(10)繪圖橡皮擦一塊。
(11)美工刀
五、學生每桌配備
1.學生桌一張(規格:1500×700×780mm)。
2.教師桌P4電腦一臺,19"液晶顯示器一臺
3.學生凳一張。
4.繪圖工具和儀器:
(1)一號圖板一塊;
(2)90cm丁字尺一套;
(3)繪圖儀器一盒(5件);
(4)30cm三角板一副(45°、60°);
(5)曲線板一只;
(6)三棱比例尺一把;
(7)不銹鋼多用擦圖片一片;
(8)根據專業配置模板若干片;
(9)繪圖鉛筆三支;
(10)繪圖橡皮擦一塊。
(11)美工刀
六、本工程制圖實驗室設備的任務
1.培養繪制工程圖樣的能力。
2.培養計算機繪制工程圖樣的能力。
3.培養閱讀工程圖樣的能力。
4.培養徒手繪畫草圖的能力。
5.培養對三維空間邏輯思維和形象思維能力。
七、多媒體工程制圖軟件內容:
序號 | 名稱 | 數量 | 備注 |
1 | 組合體疊加 | 1件 | 用二/三維動畫來演示模型,方便學生繪制圖形。 |
2 | 組合體讀圖方法 | 1件 |
3 | 組合體接頭切割 | 1件 |
4 | 組合體切割 | 1件 |
5 | 組合體線面分析法 | 1件 |
6 | 組合體形體分析法 | 1件 |
7 | 組合體軸承座 | 1件 |
8 | 蝸輪箱 | 1件 |
9 | 蝸輪箱體 | 1件 |
10 | 閥體 | 1件 |
11 | 夾具體 | 1件 |
12 | 軸 | 1件 |
13 | 套筒 | 1件 |
14 | 主軸 | 1件 |
15 | 支架 | 1件 |
16 | 減速箱體 | 1件 |
17 | 槽配合 | 1件 |
18 | 拔叉 | 1件 |
19 | 箱體 | 1件 |
20 | 端蓋 | 1件 |
21 | 板蓋 | 1件 |
22 | 半剖 | 1件 |
23 | 復合剖 | 1件 |
24 | 階梯剖 | 1件 |
25 | 局部剖 | 1件 |
26 | 全剖 | 1件 |
27 | 連桿 | 1件 |
28 | 斜剖 | 1件 |
29 | 旋轉剖 | 1件 |
30 | 斷面剖 | 1件 |
31 | 點的三面投影 | 1件 |
32 | 圓錐的三視圖 | 1件 |
33 | 棱柱的三面視圖 | 1件 |
34 | 圓球的三面視圖 | 1件 |
35 | 圓柱的三面視圖 | 1件 |
36 | 正六棱柱的三面視圖 | 1件 |
37 | 多媒體工程制圖軟件內容: (1)36件模型動畫演示; (2)丁字尺的使用; (3)丁字尺和三角板組合使用方法; (4)曲線板的使用;鉛筆的使用; (5)分錐的使用;圖紙幅面、圖線、字體、尺寸標注;幾何作圖。 | 1套 |
